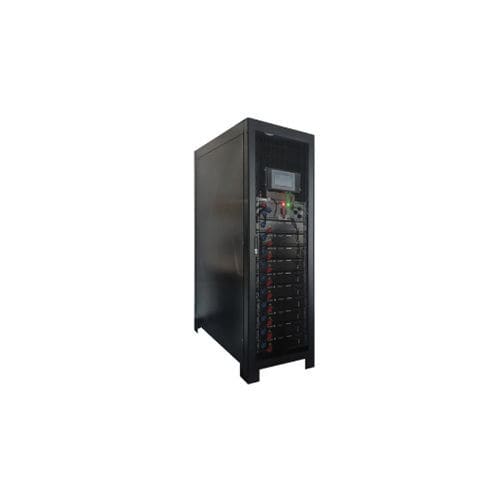

三相不间断电源 REVO

锂离子LFP模块化

概述
REVO三相UPS锂离子电池系统采用磷酸铁锂（LFP）电芯与四级安全保护架构，支持机柜级秒级火情响应、整芯管理，设计寿命可达15年，循环寿命62,500次 @1C。可选智能云管理平台以提升运维可视化与效率。

应用场景

• 数据中心
• 金融机构
• 轨道交通
• 离网或偏远区域的电源备份

电池要点

• 电池化学：磷酸铁锂（LFP）
• 放电效率：65%
• 设计寿命：15年

主要特性

• 模块化设计
  支持整体预制交付，便于运输与现场快速安装
• 多模块串联
  支持灵活电压配置以满足不同系统需求
• 多模块并联
  实现灵活的功率扩展以适配不同负载
• 兼容多种UPS架构
  支持二线制与三线制连接，兼容主流UPS设计
• 可控回流电管理
  允许新旧模块混合运行，降低维护与更换成本

行业应用

• UPS及AIDC电池解决方案
• 通信电池解决方案
• 牵引动力解决方案
• 储能解决方案

规格
模块：
Model | Capacity | Cell Model | Series/parallel configuration | Dimension (mm) L W H | Rated Energy (kwh)
TPH10 | 51.2V50AH | 50Ah | 1P16S | 442*600*127 | 2.05
TP10 | 51.2V50AH | 50Ah | 1P16S | 442*690*106 | 2.56
TP20 | 51.2V100AH | 50Ah | 2P16S | 442*800*150 | 5.12
TPL5 | 51.2V100AH | 100Ah | 1P16S | 442*690*108 | 5.12
TPL10 | 51.2V200AH | 100Ah | 2P16S | 442*800*149 | 10.24

机架：
Model | Capacity | Module Model | Number of modules | Dimension (mm) L*W*H | Rated Energy (kwh)
TPH160 | 409.6V 50AH | TPH10 | 8 | 600*1000*2000 | 16.38
TPH200 | 512V 50AH | TPH10 | 10 | 600*1000*2000 | 20.48
TPH240 | 614.4V 50AH | TPH10 | 12 | 600*1000*2000 | 24.50
TP80 | 409.6V 50AH | TP10 | 8 | 600*1000*2000 | 20.48
TP100 | 512V 50AH | TP10 | 10 | 600*1000*2000 | 25.60
TP120 | 614.4V 50AH | TP10 | 12 | 600*1000*2000 | 30.72
TP140 | 716.8V 50AH | TP10 | 14 | 600*1000*2300 | 35.84
TP160 | 409.6V 100AH | TP20 | 8 | 600*1000*2000 | 40.96
TP200 | 512V 100AH | TP20 | 10 | 600*1000*2000 | 51.20
TP220 | 563.2V 100AH | TP20 | 11 | 600*1000*2300 | 56.32
TP240 | 614.4V 100AH | TP20 | 12 | 600*1000*2300 | 61.44
TPL40A | 409.6V 100AH | TPL5 | 8 | 600*1000*2000 | 40.96
TPL50A | 512V 100AH | TPL5 | 10 | 600*1000*2000 | 51.20
TPL60A | 614.4V 200AH | TPL5 | 12 | 600*1000*2000 | 61.44
TPL80 | 409.6V 200AH | TPL20 | 8 | 600*1000*2000 | 81.92
TPL100 | 512V 200AH | TPL20 | 10 | 600*1000*2000 | 102.4
TPL120 | 614.4V 200AH | TPL20 | 12 | 600*1000*2300 | 122.8

常见问题（技术点选摘）

• 通信、 电压或温度自检失败的原因是什么？
  可能原因：布线问题；DIP开关设置错误；网络线连接不良。
  建议检查：检查CBMS与GBMS之间的网络线；核实DIP设置及CAN/485终端电阻；检查接线是否接触不良或松动。
• 为什么电池无法充电？
  可能原因：充电器或UPS主板故障；电池过度放电触发保护（电压低于截止值）；BMS故障。
  建议检查：确认充电器输出与电池规格匹配；尝试使用专业设备激活电池；检查BMS是否故障。

技术参数

• 电池化学：磷酸铁锂（LFP）
• 放电效率：65%
• 设计寿命：15年
• 循环寿命：62,500次 @1C
• 安全性：四级安全保护架构；机柜级秒级火情响应；集成单体监测实现24/7实时在线监控
• 模块化：标准19英寸机柜模块；预制交付；全前端布线便于维护
• 电压配置：支持51.2V（串联时 5 ≤ n ≤ 14）
• 可扩展性：支持多模块串联并联，灵活扩容
• 兼容性：支持二线制和三线制UPS连接
• 机架特性：每柜可视化显示实时状态；预装FCL以最小化现场施工
