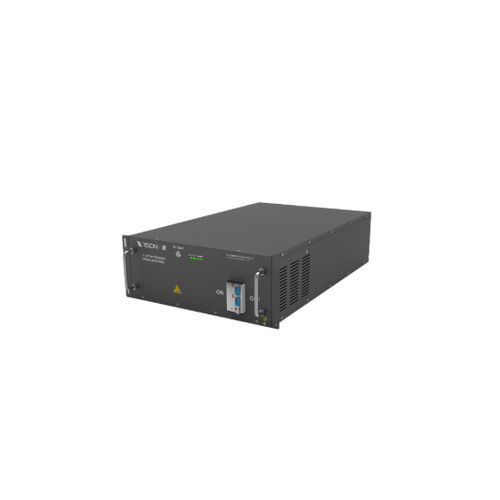

LFP电池系统 REVO

模块化用于换流器离网型

概述
REVO 系列是 Vision Group 独立开发的锂电池产品线，面向各类 UPS 应用。REVO 单相 SP 系列采用一体化全整合设计，体积紧凑、维护便捷，配置灵活可扩展。

适用场景

• 数据中心
• 金融机构
• 轨道交通
• 离网区域的备用电源

电池概况

• 电池类型：磷酸铁锂（LFP）
• 放电效率：>90%
• 设计寿命：15 年

主要特性

• 模块化设计：支持内部与外部电池模块安装，便于集成并优化空间利用
• 多级管理架构：兼容二次和三级 BMS，支持电池包并联运行并实现灵活扩展
• 多协议通信兼容：支持 CANBUS 与 MODBUS 协议，便于与 UPS 主机及监控系统集成
• 高精度监测：电压控制精度±3mV，温度管理精度±1°C，确保电芯一致性与运行稳定

规格
型号 | 容量 | 电芯型号 | 串并联方式 | 尺寸 (mm) 长*宽*高 | 标称能量 (kWh)
SP12-9 | 12.8V9AH | 12.8V9AH | 4S1P | 152*65*98 | 0.115
SP12-100 | 12.8V100AH | 3.2V100AH | 4S1P | 330*171*220 | 1.28
SP12-200 | 12.8V200AH | 3.2V100AH | 4S2P | 522*238*223 | 2.56
SP36-50 | 38.4V50AH | 3.2V50AH | 12S1P | 442*350*189 | 1.92
SP36-100 | 38.4V100AH | 3.2V100AH | 12S1P | 442*420*177 | 3.84
SP36-200 | 38.4V200AH | 3.2V100AH | 12S2P | 440*610*174 | 7.68
SP48-50 | 48V50AH | 3.2V50AH | 15S1P | 442*470*149 | 2.4
SP48-100 | 48V100AH | 3.2V100AH | 15S1P | 442*470*149 | 4.8
SP51.2-50 | 51.2V50AH | 3.2V50AH | 16S1P | 442*500*177 | 2.56
SP51.2-100 | 51.2V100AH | 3.2V100AH | 16S1P | 442*500*177 | 5.12
SP51.2-200 | 51.2V200AH | 3.2V100AH | 16S2P | 442*900*149 | 10.24
SP72-50 | 72V50Ah | 3.2V50AH | 23S1P | 440*650*174 | 3.68
SP72-100 | 72V100Ah | 3.2V100AH | 23S1P | 440*650*174 | 7.36
SP192-9 | 192V9Ah | 12.8V9AH | 15S1P | 442*800*149 | 1.72
SP192-28 | 192V28Ah | 3.2V6AH | 60S5P | 440*700*174 | 5.37

技术规格

• Manufacturer/Brand: Vision Group
• 产品线：REVO Single-Phase SP Series
• 化学体系：磷酸铁锂（LFP）
• 设计寿命：15 年
• 放电效率：>90%
• 电压控制精度：±3mV
• 温度管理精度：±1°C
• 通信协议：CANBUS、MODBUS
• 模块化，支持内部与外部电池模块及并联运行
• 应用场景：数据中心、金融机构、轨道交通、离网备电
