紧凑型换流器 PFM™

产品概述

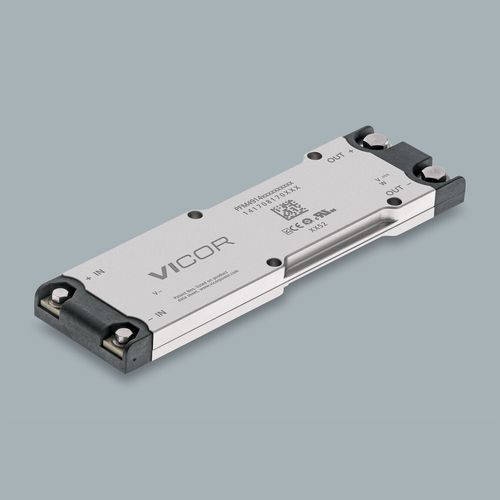

PFM4914VB6M48D0CA0 属于 PFM™ 系列的隔离型 AC-DC 转换器，内置主动功率因数校正 (PFC)。采用低剖面 4914 VIA 封装，适用于机箱或 PCB 安装，可在整个输入范围（85–264 VAC）提供 400 W 输出。典型 PFC 性能在大多数线/负载条件下 >0.95（受滤波器影响）。与 Vicor POL 降压及升降压调节器配合，可实现外部元件极少的 wall-plug-to-POL 解决方案。

主要规格

• 输入电压范围：85 V – 264 V AC
• 输出电压：48 V
• 输出功率：400 W（覆盖整个输入范围）
• 封装：4914 VIA；尺寸 124.77 x 35.54 x 9.3 mm
• 安装选项：机箱安装或 PCB 安装（长引脚 / 短引脚 / Lug）
• 主动 PFC：典型 >0.95（依赖于滤波器）
• 鲁棒化自动量程与双面散热外壳
• 仅需少量外部元件（整流器、熔断器、MOV、回路电容）
• 产品等级：C（–20 至 100°C）或 T（–40 至 100°C）
• 控制接口：Always On（可选）

产品特性

• 低剖面 4914 VIA 封装
• 集成滤波、瞬态及浪涌保护
• 鲁棒的自动量程特性，适应宽输入范围
• 双面散热外壳以增强散热能力
• 便于与 Vicor POL 系列实现 wall-plug-to-POL 架构
• 提供机箱与 PCB 安装变体

定价（MSRP）
Quantity | MSRP (USD)
1+ | $1,021.98
10+ | $811.96
25+ | $740.94
100+ | $694.95

参考资料

• 数据手册
• 应用说明 AN:039 – Thermal Management for VIA™ and ChiP™ Modules
• 安全认证 / 资质（cURus、TUV/UL、CE、CB）
• 机械图纸及 2D/3D 模型（IGS、STEP）

机械与封装
4914 VIA 封装；尺寸 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 mm。提供用于设计集成的机械图纸与 CAD 模型。

安全与认证

• cURus
• TÜV / UL / CSA
• CE 标志及适用指令
• CB 证书

供应与交期
页面示例交期：40 weeks。最小订购量：1。请在产品页面核实分销商库存与实际交期。

技术规格

• Part number: PFM4914VB6M48D0CA0
• 产品系列：PFM™
• 型号：PFM4914
• 输入：85–264 VAC
• 输出：48 V
• 额定输出功率：400 W
• 封装：4914 VIA
• 尺寸：124.77 x 35.54 x 9.3 mm（4.91 x 1.4 x 0.37 in）
• 安装形式：Board Mount Long Pin、Board Mount Short Pin、Chassis Mount (Lug)
• 工作等级：C（–20 至 100°C）或 T（–40 至 100°C）
• 典型特性：主动 PFC（>0.95 典型）、集成滤波、瞬态/浪涌保护、autoranger、双面散热外壳
• 最小订购量：1
• 示例交期：40 weeks
