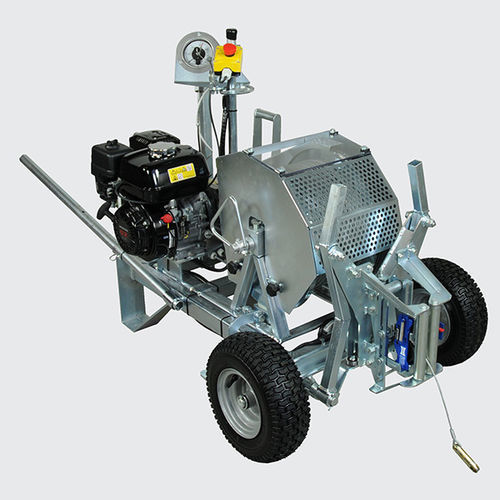

内燃机绞车 SBS 510DL

用于电缆绳索提拉

产品描述
该绞盘配备 Honda 汽油发动机，不再采用楔形皮带传动，而是采用具有分离功能的机械啮合传动和可释放的卷绳筒。该绞盘主要用于将引导绳吹入电缆保护管道，然后拉入较大的牵引绳，也可用于牵引较小的电缆，例如光纤电缆、子管（微管）或电力电缆。可分离的绳筒可快速且简便更换。绳索收纳量：最多 1100 m Ø4 或 750 m Ø5。绞盘装配在两只充气轮胎上，推车式便于移动。

功能 / 型号
该绞盘有两种不同配置：带可调最大载荷并可自动断开的拉力计（dynamometer），或预留电子记录仪 MP 50（不含）接口的版本，电子记录仪可数字显示并保存拉力、长度及速度（m/min）。可通过 USB 接口将所有数据传输到 PC 或笔记本电脑。出于安全考虑，绞盘在最下绳槽处受力限制为 5.0 kN。

安全与操作特性
引导绳绞盘配有手动绳导向装置和符合事故防护规定的绳保护罩。带拉力计的绞盘可选配机械式长度计（代码 232380，SLM 510）。电子记录仪包含长度和速度测量功能。

注意

• SBS 510DL 和 510ML 型以半速运行时，特别适合对电缆进行敏感的牵引作业。

特性 / 技术规格

• 产品名称：SBS 510DL
• 代码：232312
• 发动机功率：4.1 kW
• 发动机：汽油（Honda）
• 牵引力：5.0 / 4.0 kN（最下绳槽受力限制：5.0 kN）
• 测量装置：拉力计（或预留电子记录仪 MP 50）
• 重量：163 kg
• 绳索收纳量：最多 1100 m Ø4 mm 或 750 m Ø5 mm
• 绳筒：可分离，快速且易于更换
• 移动性：推车式两轮充气轮胎
• 数据传输：USB 接口（使用电子记录仪时）
