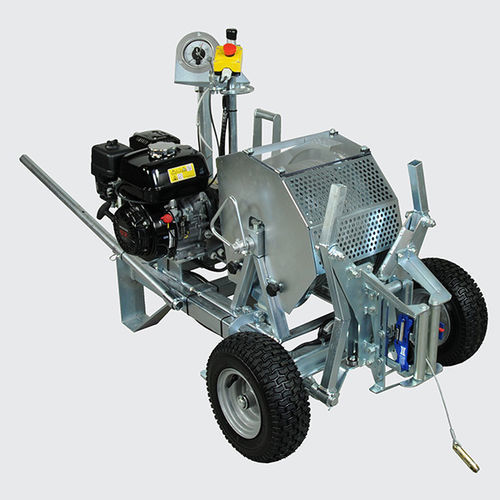

内燃机绞车 SBS 511ML

热量用于电缆绳索

产品概述
该绞车配备Honda汽油机，不再采用楔形皮带传动，而是采用带有可空转卷筒的啮合传动方式。该绞车主要用于将辅助牵引绳吹入电缆保护管，然后牵引较大规格的绞车牵引绳。也可用于牵引较小的电缆，如光纤电缆、子管（微管）或电力电缆。可分体卷筒更换快速简便。绳卷容量可达1100 m Ø4 mm或750 m Ø5 mm。装配在两只充气轮胎的独轮车式底架上，便于移动。

型号 / 测量与记录装置
该绞车有两种不同配置可选：配备带可调最大载荷和自动切断功能的测力计，或预留电子记录仪MP 50（不含），该记录仪可数字显示并存储牵引力、长度和速度（m/min）。通过USB接口可将所有数据传输至PC或笔记本电脑。出于安全考虑，绞车在最下一层绳位的最大允许牵引力限制为5.0 kN。

安全与配件
辅助牵引绞车配备手动缠绳导向装置和符合事故预防规定的绳罩。带测力计的绞车可选配机械长度测量装置（代号232380，SLM 510）。在电子记录仪中包含长度与速度测量功能。

注意

• SBS 510DL和510ML型号为半速运行，特别适用于对电缆牵引较为敏感的作业。

图纸 / 数据表
无可用文档

特性 / 技术参数

• 发动机功率：4.1 kW
• 发动机：汽油
• 牵引力：5.0 / 4.0 kN
• 测量装置：预留MP 50（电子记录仪）或可选测力计
• 重量：174 kg
• 绳容量：可达1100 m Ø4 mm或750 m Ø5 mm
• 可选配件：机械长度测量装置代号232380（SLM 510）
