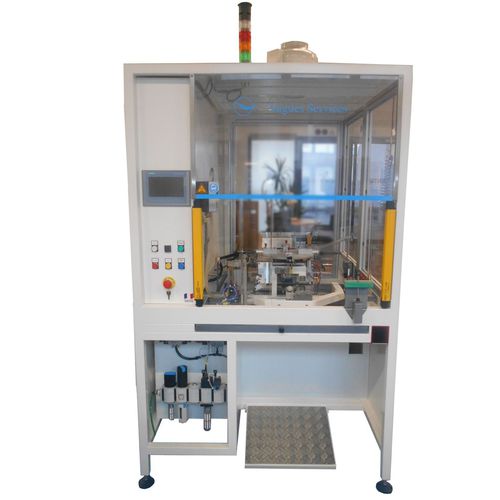

- 名称。选择性钎焊转盘
- 模型。带多点喷嘴的迷你波纹管
- 最大的PCB尺寸。250 x 250 mm
- 循环时间。最少10秒,取决于选项
- 功率/电压:11 kW / 400V + N + T
- 空载重量/合金重量:900公斤/30至50公斤之间
钎焊转盘对于单一产品全部是气动的,对于多产品则全部是电动的,包括。
装载/卸载区,用光纤检测手臂和部件的存在。
助焊区
预热区(可选)
迷你波峰焊区
无形屏障
带手臂支撑的旋转台
放置助焊剂的瓶笼
洁净箱
电气柜
带触摸屏的HMI控制台
颜色标签
尺寸。长2050毫米x宽2000毫米x高2340毫米(尺寸可能略有不同,取决于工作站的配置)。
装货/卸货区
该站由一个用于手臂检测的光纤、1个用于部件检测的单元及其放大器组成。可以增加一个条形码阅读器(根据提供的规格),用于按系列或按单个零件发射。
通过杯式坩埚。
带桶的助熔坩埚由气缸或电动缸控制。
定制的桶可以适应您的部件
流量存在传感器
气动或电动提升和下降系统
带3个液位传感器的流量中间罐
流动的单瓶支架(如果需要酒精,可以是双瓶支架
通过 "DropJet "型喷头
带电动X/Y工作台的流化站
2个线性轴
1个自动喷头Ø4至6毫米的冲击力
1个不锈钢压力锅-5升MDC不锈钢-0/7
---
