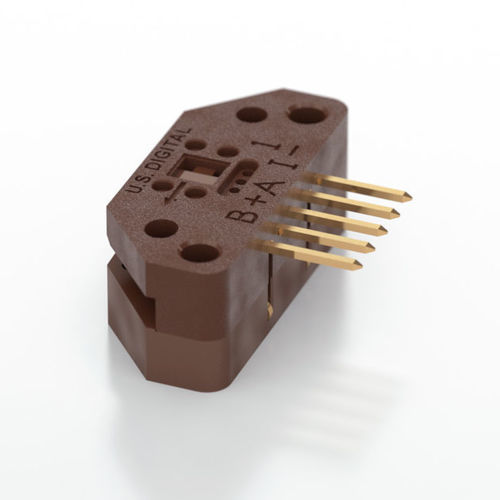

循环编码器模块 EM1

双通道正交，可选指数 改进的HEDS-9000系列的替代品 单一的5VDC电源 分辨率从32到2,500CPR 内部去耦电容 沉/源8mA输出 产品介绍 EM1是一个透射式光学编码器模块，被设计为HEDS-9000系列编码器模块的改进替代品。该模块设计用于检测旋转或线性位置，当与编码器盘或线性条一起使用时。EM1由一个透镜LED源和一个单片检测器IC组成，封装在一个小型聚合物封装中。EM1采用相控阵检测器技术，与传统的光圈罩型编码器相比，性能更优越，公差更大。 EM1提供数字A和B正交输出，并有一个可选的第三输出索引通道。每个EM1模块都是特定的分辨率，与编码器圆盘或直线条的分辨率相匹配。EM1模块现在支持HEDS-9000系列编码器模块提供的所有标准分辨率和其他分辨率。EM1在单5V电源下工作，并提供单端输出，能够灌入和灌出8mA。EM1设计了一个内部0.1μF去耦电容，以提供比HEDS-9000系列编码器模块更强的抗噪能力。 对于集电极开路和更高电压的应用，添加PC3电缆驱动器，或者对于差分电缆驱动器输出，添加PC4电缆驱动器。还可提供编码器磁盘、线性条、正交解码器芯片、计数器芯片、计算机接口板、配套的连接器和电缆。
