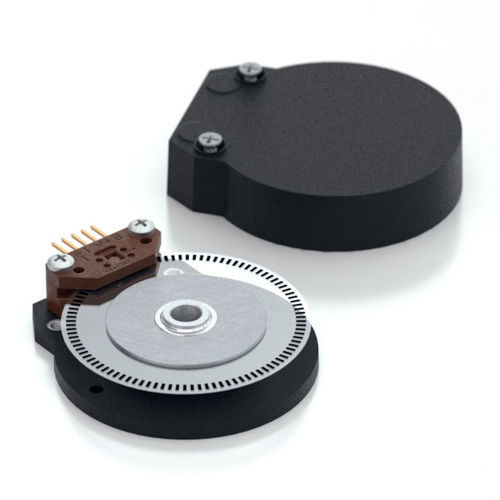

增量旋转编码器 E3

光学机械数字

快速、简单的组装和拆卸 坚固的螺钉连接的外壳 可接受0.010英寸的轴向间隙 尺寸小 2通道正交TTL方波输出 可选的索引（第三通道） 产品介绍 E3是一款高分辨率的旋转编码器，具有坚固的玻璃填充聚合物外壳，它采用了5针锁定或标准连接器。这种光学增量式编码器的设计可以很容易地安装到现有的轴上或从轴上拆卸下来，以提供数字反馈信息。 内部组件包括一个安装在精密加工的铝轮毂上的麦拉盘和一个编码器模块。轮毂可用于直径达1英寸的地方。该模块包含一个高度准直的固态光源和单片相控阵传感器，它们共同提供了一个对机械错位有极强容忍性的系统。 E3通常设计用于10英尺或以下的应用。对于更长的电缆长度，建议增加一个PC4/PC5差分线路驱动器。 底座与表面的连接可通过使用几种机器螺栓圈选项之一来完成。底座与轴的中心线的定位可通过使用定心工具来确保。盖子用两个4-40平头螺钉牢牢地固定在底座上，以提供一个有弹性的包装，保护内部元件。 与E3产品的连接是通过一个5针锁定或标准连接器进行的。配套的连接器可由US Digital提供，有多种电缆选择和长度。
