二氧化碳气体变送器 Kwiksense

一氧化碳二氧化硫氧气

产品概述

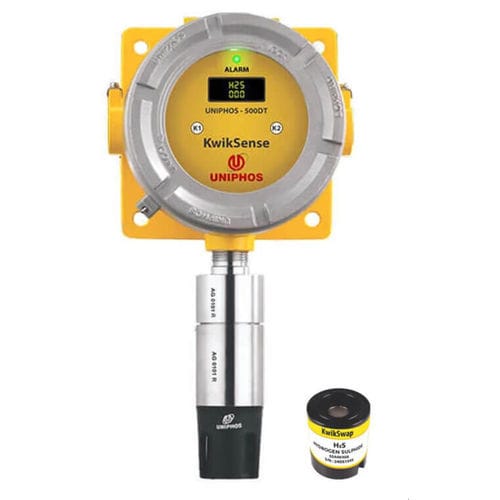

Uniphos KwikSense Smart Digital Gas Transmitter 是一款现场安装的通用数字气体变送器，用于工业过程中的多种有毒和可燃气体的检测与连续监测。其支持 Uniphos Smart Gas Sensors，采用出厂预校准的可更换传感器模块，并支持可携带校准以便快速更换传感器。通过磁性校准棒进行非侵入式校准与配置，以降低停机时间。该变送器提供行业标准的 4-20 mA 模拟输出和 RS-485 MODBUS-RTU 数字通信；HART 协议可选。产品具有 ATEX、IECEx、MED、SIL2 等多项国际认证。

应用

• 石油、天然气及石油化工设施
• 化工与制药厂
• 海洋及船舶气体检测
• 化肥生产
• 核能与发电设施
• 冶金/钢铁厂

主要特点

• 通用现场变送器，支持多种传感器技术
• 行业标准 4-20 mA 输出，带 RS-485 MODBUS-RTU 通信
• 出厂预校准、可更换的 Smart 传感器（EC、Pellistor、NDIR、PID、固态）
• 可携带校准，便于快速更换传感器
• 通过磁棒进行非侵入式校准与配置
• 3 路可配置的无源继电器触点
• 温度等级 T4（-40°C 至 +85°C）
• 明亮 OLED 显示，用于本地读数
• 认证：ATEX、IECEx、SIL2、InMetro、MED

气体清单（摘录列：气体名称 | 气体代码 | 订货代码 | 测量范围 | 分辨率 | 传感器技术）
气体名称 | 气体代码 | 订货代码 | 测量范围 | 分辨率 | 传感器技术
Acetylene | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellistor
Ammonia | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Ammonia | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Bromine* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellistor
Carbon Dioxide | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
Carbon Dioxide | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Carbon disulphide | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
Carbon Monoxide | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Chlorine | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
Chlorine | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldehyde | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC (Methane) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellistor
HC (Methane) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Solid State
Hydrogen (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellistor
Hydrogen (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Hydrogen (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hydro Carbon | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Solid State
Hydrogen Chloride* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
Hydrogen Cyanide | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Hydrogen Fluoride* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
Hydrogen Sulphide | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Hydrogen Sulphide | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
LPG | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellistor
Methane | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Methane | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptan* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
Methanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Nitrogen Dioxide | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
Oxygen | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
Ozone* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Phosgene* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
Phosphine | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propane | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellistor
Propane | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Sulphur Dioxide | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
Vinyl Chloride (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC (Benzene) | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

图例
EC：电化学 • Pellistor：Pellistor • NDIR：非分散红外 • PID：光电离检测

技术规格

• 传感器技术：EC / PEL / NDIR / PID / SS
• 工作电压：18 V 至 30 VDC
• 系统类型：µController 控制（非侵入式校准）
• 显示：OLED 8 x 2
• 取样方式：扩散式
• 传感器：可更换 Smart 传感器（出厂预校准）
• LED：三色 LED
• 报警：两个用户可设报警
• 输出：RS-485 MODBUS / 4-20 mA 电流输出
• 继电器：3 路无源接点（可配置）
• 负载电阻：600 Ω（最大）
• 功耗：< 3 W
• 外壳：防火型 – 铸造铝合金 / SS-316
• 防护等级：IP66
• 尺寸：直径约 150 mm；高度 110 mm
• 接线方式：3/4 线制
• 接口：通过非侵入式磁棒进行校准 & 配置
• 温度等级：T4 (-40°C 至 +85°C)
• 工作温度：-40°C 至 65°C
• 工作压力：Ambient + 10%
• 工作湿度：0-95% RH（无凝露）
• 电缆入口：1/2” NPT（2 个入口）
• 认证：ATEX / IECEx / PESO / CMFRI / SIL / MED / InMetro
• 重量：铸造铝合金：≈ 2.5 kg；SS 316：≈ 5.2 kg
