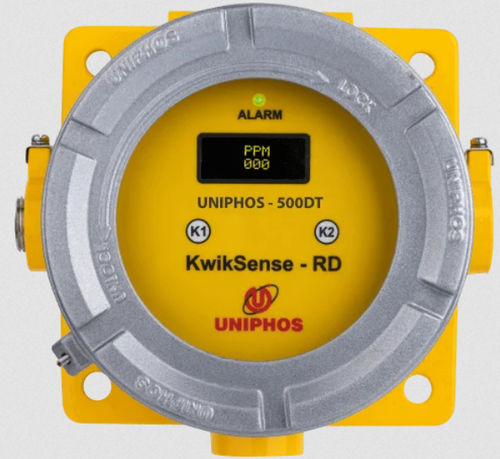

远距离显示屏 KwikSense RD

OLED数字工业

概述
Uniphos KwikSense RD 可将发射器的显示复制到远程位置，便于在主发射器难以查看时进行远程查看与本地控制。它可作为控制器运行，或作为探测器与控制器之间的桥接设备。
设备提供 RS-485 MODBUS-RTU 与 4-20 mA 输出，便于连接控制器与探测器。所有设置可通过随附的非侵入式磁棒配置。该产品具备 ATEX、IECEx、SIL2、InMetro 等国际认证。

适用场景

• 石油与天然气场所
• 石油化工装置
• 化工生产
• 制药制造
• 海工及海上平台
• 化肥厂
• 核设施
• 钢铁与冶金行业

主要特点

• 远程显示与检测能力
• 标准模拟 4-20 mA 输出，配合 RS-485 上的 MODBUS 数字通信
• 温度等级 T4：-20 °C 至 +85 °C
• 3 路无源继电器触点
• 通过非侵入式磁棒进行配置
• 国际认证：ATEX、IECEx、SIL2、InMetro（及其它）

规格

• 传感器输入：工业标准 4-20 mA（不含传感器模块）
• 工作电压：18 至 30 V DC
• 系统类型：基于微控制器的仪表，支持非侵入式校准
• 显示：8 x 2 OLED
• 指示灯：三色 LED
• 报警：两个用户可设报警
• 输出：RS-485 MODBUS / 4-20 mA 电流输出
• 继电器：3 路无源触点
• 负载电阻：最大 600 Ω
• 功耗：< 3 W
• 外壳：防爆铸铝合金或 SS-316
• 防护等级：IP66
• 尺寸：直径约 250 mm；高度约 170 mm
• 布线：3/4 线配置
• 接口：通过非侵入式磁棒进行校准/配置；可选无线接口
• 工作温度：-20 至 60 °C
• 工作压力：环境 +10%
• 工作湿度：0–95 %RH（无冷凝）
• 电缆入口：½” NPT（2 个）和 3/4”（1 个）
• 认证：ATEX、IECEx、SIL2、InMetro（以及 PESO、CMFRI、MED 等）
• 重量：铸铝约 2.5 kg；SS-316 约 5.2 kg

技术规格

• 型号输入：工业标准 4-20 mA
• 数字通信：RS-485 MODBUS-RTU
• 电源：18–30 V DC；功耗 < 3 W
• 显示：8 x 2 OLED
• 报警/继电器：两路用户报警；三路无源继电器触点
• 外壳/防护：铸造铝或 SS-316 防爆外壳；IP66
• 尺寸与重量：Ø 约 250 mm；高 约 170 mm；约 2.5 kg（铝）/ 约 5.2 kg（SS316）
• 环境：-20 至 60 °C；0–95 %RH 无冷凝
• 入口与布线：½” NPT（2 个） & 3/4”（1 个）；3/4 线
• 配置：非侵入式磁棒；可选无线监控/配置
• 认证：ATEX、IECEx、SIL2、InMetro（等）
