NMC锂电池系统

正方形模块平

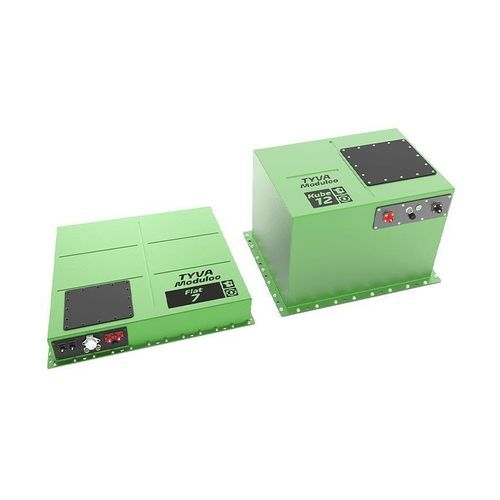

概述 Flat 与 Kube 系列为具有独特外形的高能量密度锂电池组。面向需要大功率的应用（电动汽车、农业车辆、能量存储等），为 TYVA Energie 生产的最大规格锂电池。产品采用坚固密封的铝制外壳，提供两个相近的功率级别；主要区别在于外形：Flat 型为低矮且细长，Kube 型更接近方形且高度更高。两类产品均集成 Moduloo Ax 技术，提供模块化与高性能。

应用

• 能量存储
• 越野 / 车辆改装 / 城市车辆（低排放区）
• 军事 / 国防
• 海事 / 航海
• 电动出行（公交、乘用电动车）
• 机器人、AGV

主要特性

• 密封铝制外壳（标准 IP65；部分型号为 IP67）
• 可拆卸维护面板，便于访问 BMS 和 PDU
• 超薄版本（例如：Flat 厚度 100 mm）
• Moduloo Ax 技术：模块化与性能（可配置电压和容量）
• 集成系统：TYVA Energie BMS 与可选 PDU（开关箱）
• 可串联和/或并联（视型号而定）
• 可选 IP67 密封连接器；可拆卸前面板便于更换连接器
• 放电温度：−20 °C 至 +60 °C
• 充电温度：0 °C 至 +45 °C
• 外壳设计可承受 3000 V（视表面处理而定）
• 重量：約 40 kg 至 65 kg，视型号及配置而定

认证 整个 Flat & Kube 系列已获 UN 38.3（运输）认证。其他认证标注为进行中：RoHS、R10 Rev.6、R100 Rev.3。

产品表 - « Energy » 版本（摘录） Flat 7 - Energy 版本
电压 | 容量 | 能量 | 配置 | 化学体系 | 尺寸 | 重量
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Energy 版本
电压 | 容量 | 能量 | 配置 | 化学体系 | 尺寸 | 重量
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 - Energy 版本
电压 | 容量 | 能量 | 配置 | 化学体系 | 尺寸 | 重量
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 - Energy 版本
电压 | 容量 | 能量 | 配置 | 化学体系 | 尺寸 | 重量
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Version « Power »（摘录） Flat 7 - Power 版本（示例）
电压 | 容量 | 能量 | 配置 | 化学体系 | 尺寸 | 重量
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Power 版本（示例）
电压 | 容量 | 能量 | 配置 | 化学体系 | 尺寸 | 重量
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

备注 Flat & Kube 系列支持定制：外壳尺寸、调整电压和容量、修改功率与信号连接器、按需增加冷却系统。
