NMC锂电池模块

块状矩形平

概述

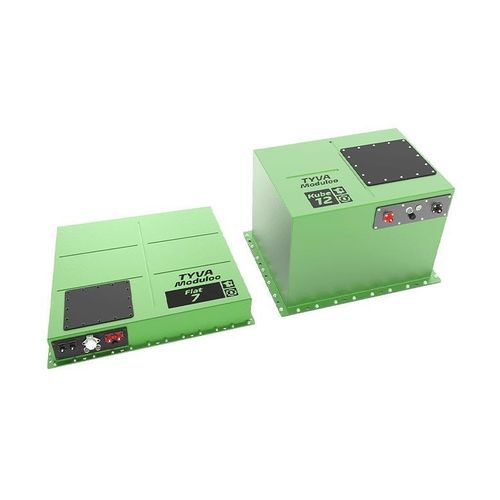

Flat & Kube 系列由针对高能量、高功率应用设计的锂电池模块组成。适用于电动出行、能量存储、越野车辆、无人机、海事及国防系统等场景，这些模块是 TYVA Energie 生产的最大容量模块。Flat 与 Kube 在能量水平上相近，但形状不同：Flat 为细长扁平，Kube 为更紧凑的方体。两者均集成 Moduloo Ax 技术，并装配在防水铝合金外壳中。

主要特性

• 可持续、高能量密度的锂电池模块
• 两种外形：Flat（长薄型）与 Kube（紧凑方体）
• Moduloo Ax 技术，支持模块化及串/并联配置
• 铝合金防水外壳（标准 IP65；部分型号可按需提供 IP67）
• 可拆卸前盖/检修面板，便于访问 BMS/PDU 与更换连接器
• 沿箱体的底盘固定便于可靠安装
• 可选 IP67 防水连接器
• TYVA Smart Dashboard：带蓝牙的 BMS，支持 App 监控与管理

认证

• UN 38.3 运输认证（系列）
• RoHS（部分项目待定）
• R10 Rev.6（待定）
• R100 Rev.3（待定）

潜在应用领域

• 能量存储系统
• 越野车辆与装备改装
• 国防 / 军用平台
• 海洋 / 航海
• 电动出行（公交车、商用车）
• 机器人、AGV 与无人机
• 便携与离网电源系统

Flat 7 & 12 — “Energy” 与 “Power” 变体（数据）
表头：电压 | 容量 | 能量 | 配置 | 化学 | 尺寸 | 重量
Flat 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Flat 7 & Kube 7 — “Power” 版本示例
（Power 版本提供更高放电电流；示例如下）
Flat 7 Power 示例：25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
Kube 7 Power 示例：25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
（Power 版本最大放电电流：在无冷却条件下，核心电池包可达到每包最高 240 A（1 分钟）；Energy 变体典型最大放电电流约为 70 A，视配置而定。）

设计与运行特性

• 铝合金外壳；可按需定制尺寸
• 表面处理：标准 IP65；部分型号可选 IP67
• 部分型号耐压可达 3000 V
• 可拆卸检修面板，便于更换连接器或访问电子组件
• 串联或并联组装选项（Kube）
• 放电温度范围：-20 °C 至 +60 °C
• 充电温度范围：-20 °C 至 +45 °C
• 提供 IP67 防水连接器选项
• 沿箱体的底盘固定，便于稳固安装

技术规格

• 化学体系：NMC（镍锰钴）
• 模块典型能量：约 6.1 kWh 至 12.0 kWh，取决于型号
• 重量示例：40 kg（Flat/Kube 7）至 65 kg（Flat/Kube 12）
• 尺寸示例：Flat 7：710 x 720 x 104 mm；Kube 7：486 x 482 x 183 mm；Flat 12：940 x 696 x 104 mm；Kube 12：530 x 410 x 347 mm
• 防护等级：标准 IP65，可选 IP67
• 通过可拆卸盖板访问 BMS & PDU；Bluetooth BMS 与 TYVA Smart Dashboard 兼容
• 模块化：Moduloo Ax 支持模块化、串联与并联配置
• 认证：UN 38.3（运输）；RoHS / R10 / R100 在部分型号中为待定状态
