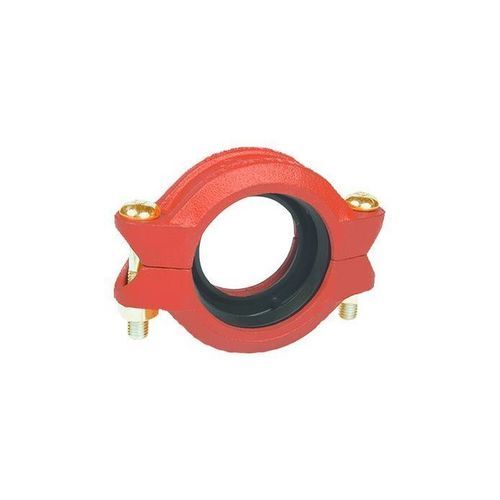

联轴节自锁套筒 Figure 705

电镀钢喷漆钢挠性

概述 Grinnell G-Fire 705型开槽柔性接头提供了一种可靠的管道连接方案，可适应管道的角度和线性偏转、热胀冷缩以及对中偏差。 在消防系统应用中，Figure 705 联轴器的额定压力最高可达 300 psi（20.7 bar），具体取决于管道尺寸和壁厚。 产品详情（来自表格） 产品类型：柔性接头 认证与批准：通过 UL 和 C-UL 认证；获得 FM、VdS 和 LPCB 批准 尺寸：1 英寸至 12 英寸（DN25 至 DN300） 特点

• 可用尺寸：1英寸（DN25）至12英寸（DN300）
• 获得UL和C-UL认证； 通过 FM、VdS 和 LPCB 认证
• 标准预润滑“A”级 EPDM 垫圈（紫色代码）
• 在消防系统中使用时，最高耐压可达 300 psi （20.7 bar），具体取决于管道尺寸和壁厚（用于消防系统时）
• 提供必要的柔韧性以适应差异性位移
• 还提供三密封级E EPDM垫圈，适用于干式消防系统、真空系统和冷冻应用

优势

• 值得信赖的解决方案：几代以来，格里内尔 G-Fire 管件、接头和配件一直备受信赖，提供可靠的解决方案。
• 广泛的产品组合： Grinnell G-Fire 产品隶属于江森自控（Johnson Controls）广泛的消防抑制产品系列，其中包括泰科（Tyco）消防喷淋头和阀门。

特性/技术规格

• 表面处理：橙色无铅漆；RAL红色无铅漆；符合ASTM A153标准的热浸镀锌
• 垫圈： 预润滑“A”级 EPDM，紫色代码；温度范围 -30°F 至 150°F（-34°C 至 66°C）
• 替代垫圈选项： 适用于干管系统、真空系统及冷冻应用的三重密封E级EPDM
• 认证与批准：通过UL和C-UL认证； FM、VdS 和 LPCB 认证
• 尺寸：1 英寸至 12 英寸（DN25 至 DN300）
• 额定压力： 在消防应用中，最高可达300 psi（20.7 bar），具体取决于管径和壁厚
• 功能：允许管道旋转运动和/或角度错位；可适应角度和线性偏移、热胀冷缩以及错位，以辅助系统安装
