液压接头

承插式铸铁钢

副标题

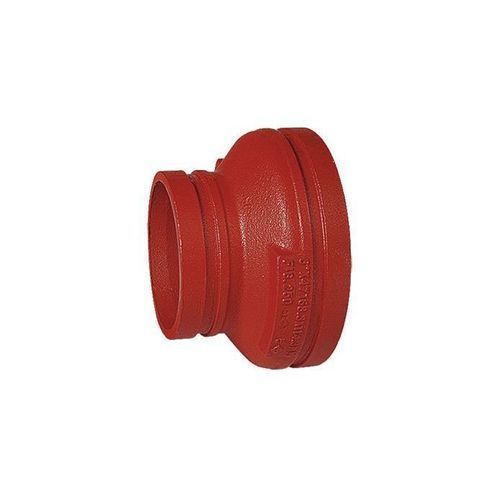

用于 Grinnell G-Fire 管道系统的同心变径开槽接头，旨在在变径时保持管路中心线一致。

概述
在 Grinnell G-Fire 开槽管网中使用此同心变径接头，可实现同轴的口径转换。Grinnell G-Fire 的开槽接头为改变方向、增加分支、缩径或封端提供了经济且易于安装的解决方案。该系列接头可提供球墨铸铁或成型钢材质，适用于消防和工业工艺应用。

认证与尺寸
认证：UL 和 C-UL Listed；FM、VdS 和 LPCB Approved
尺寸：有关尺寸和压力/尺寸组合的详细信息，请参阅技术资料表 TFP1815

特性

• 铸造开槽接头提供接近全通径的流量特性
• 为特殊配置提供多种开槽制件选项
• 可提供喷漆或热浸镀锌表面处理
• 额定压力：300 psi（20.7 bar）
• 开槽后部设有完整的背止，以确保联轴器正确咬合并提高系统刚性
• 提供短距型 90° 弯头和三通以节省空间
• 认证：UL 和 C-UL Listed；FM、VdS & LPCB Approved

优势

• 兼容性可靠 — 设计用于与 Grinnell G-Fire 联轴器及配件直接配套使用。
• 安装高效 — 开槽连接减少现场人工，与焊接或法兰连接相比可更快完成系统组装。

技术规格

• 表面处理：橙色无铅油漆；RAL 红色无铅油漆；符合 ASTM A153 的热浸镀锌
• 认证：UL 和 C-UL Listed；FM、VdS 和 LPCB Approved
• 额定压力：300 psi（20.7 bar）
• 尺寸：详见技术资料表 TFP1815 获取完整范围
• 材料：球墨铸铁或成型钢（根据接头系列）
