CNC数控自动车床 B07 series
精准紧凑型

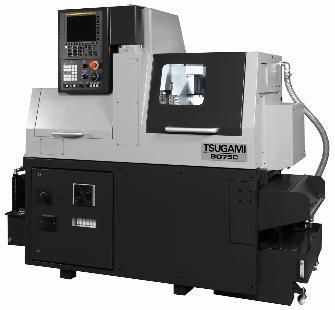

CNC数控自动车床 - B07 series - Tsugami - 精准 / 紧凑型
CNC数控自动车床 - B07 series - Tsugami - 精准 / 紧凑型
CNC数控自动车床 - B07 series - Tsugami - 精准 / 紧凑型 - 图像 - 2
添加到我的收藏夹
添加到产品对比表

产品规格型号

操控类型
CNC数控
性能
精准
其他特性
紧凑型
直径

7 mm
(0.28 in)

旋转速度

8,000 rpm, 12,000 rpm, 15,000 rpm
(50,265.482 rad.min-1, 75,398.224 rad.min-1, 94,247.78 rad.min-1)

快进X

24 m/min, 32 m/min

快进Z

32 m/min

标准功率

1.1 kW, 1.5 kW, 2.2 kW, 3.7 kW
(1.5 hp, 2 hp, 3 hp, 5 hp)

整体长度

865 mm
(34 in)

整体宽度

1,620 mm, 1,840 mm
(64 in, 72 in)

总高度

1,720 mm
(68 in)

重量

1,380 kg, 1,800 kg
(3,042 lb, 3,968 lb)

产品介绍

概述
B07系列的薄型紧凑机型,减小了机床深度

主要特征
  • 通过取消机床的外凸部分实现紧凑设计。与传统机型相比,深度减少约39%。
  • 将摆动机构替换为TSUGAMI的独特夹头机构,提供更快的响应和更好的平衡特性,有助于高速旋转时获得更佳的圆度。
  • 主轴采用陶瓷滚珠轴承,可实现稳定的车削形态、改善表面粗糙度并延长刀具寿命。
  • 导套间隙是微型零件加工的重要因素,可从刀具区侧方便地进行调节。
  • 干涉检查功能能在干涉发生前检测到异常并通过报警停止机床。(B075C)
  • 标配自动编程软件。

特征(视觉)
提供展示机床布局和细节的功能图片(图示/插图)。

技术规格
  • 型号标识:B073C / B075C
  • 系列:B07系列
  • 深度减少:比传统机型约浅39%
  • 夹头机构:TSUGAMI独特夹头替代传统摆动机构,以实现更快的响应和更好的平衡
  • 主轴轴承:陶瓷球轴承,用于稳定车削和改善表面光洁度
  • 导套:导套间隙可从刀具区侧调节,适用于微型零件加工
  • 干涉检测:带报警和停止的干涉检查功能(适用于B075C)
  • 软件:标配自动编程软件

PDF产品目录

该产品还没有PDF产品手册

查看Tsugami的所有产品目录
