装卸系统 LiftMaster Store series

概述

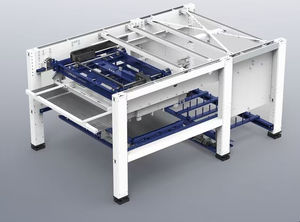

LiftMaster Store为直接连接料库的门型框架解决方案，所需占地小，可实现灵活的生产布局。系统集成了TRUMPF技术，如带卸料耙的吸盘组用于自动上下料、用于缩短周期的同步上料机以及用于快速访问托盘的独立堆垛机。LiftMaster Store Linear版本支持与最多三台机床连接，并针对自动边角料（骨架）分离进行了优化。

主要特点

• 通过堆垛机实现与料库的直接连接，快速抓取托盘。
• 可与TruStore和SortMaster集成，快速升级为完整加工单元。
• 快速工艺周期：使用同步上料机时，包含托盘更换的完整上/下料循环约为100秒。
• 边角料分离：在优化配置下支持一次冲程生产并实现每板少于一分钟的通量。
• 多机床运行：LiftMaster Store Linear可在TruTops FMC管理下同时为多达三台机床进行上料/下料。

设备 / 可选件

• 边角料分离：带可张开夹持器的吸盘组用于将边角料与成品分离（LiftMaster Store 1530的选项）。
• 吸盘组 / 卸料耙：可单独控制的真空吸盘用于抓取原料并将成品放置到卸料区。
• SortMaster：实现单件拾取与分类，将小件放入容器，大件放置到托盘或小车上。
• 多机床连接（LiftMaster Store Linear）：可同时对最多三台机床进行上/下料，并通过TruTops FMC进行协调。
• 同步上料机：在原材料台与换 pallet 装置间传输成品托盘，实现同步处理。
• 辅助托盘：支持自动化的上/下料过程。

技术数据（摘要表）
LiftMaster Store 大台面 | LiftMaster Store 最大规格
上料
最大板材规格：3000 mm x 1500 mm | 4000 mm x 2000 mm
最小板材规格：1000 mm x 1000 mm | 1000 mm x 1000 mm
上料最大板厚：30 mm | 30 mm
上料最大板重：1100 kg | 1900 kg
下料
最大板材规格：3000 mm x 1500 mm | 4000 mm x 2000 mm
下料最小板材：150 mm x 150 mm | 150 mm x 150 mm
下料最大板厚：30 mm | 30 mm
带齿叉最大板厚：15 mm | 15 mm
下料最大板重：1100 kg | 1600 kg

应用 / 优势
LiftMaster Store实现了紧凑的料库直连、短周期、有效的边角料分离，并可为多台加工机床供料，适用于高度自动化的2D激光切割生产线。
