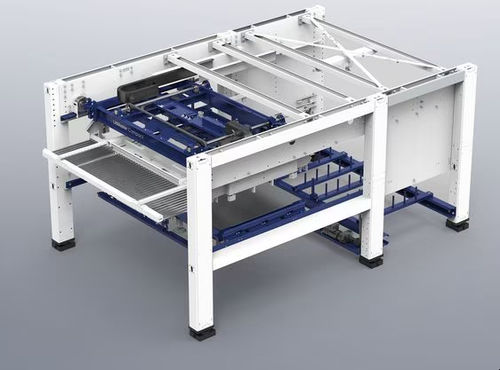

自动化装载系统 LiftMaster Compact

用于机床

概览
LiftMaster Compact 是 TRUMPF 产品组合中的紧凑型上料/卸料单元，面向板材自动化搬运。该模块化、动态的自动化解决方案适用于短板材加工周期，可在有无料库连接的情况下使用。标准循环时间为90秒，可提升搬运吞吐效率且占用空间小。

主要优点

• 无人值守生产：支持24/7运行并保持工艺可靠性。
• 循环时间短：包含托盘更换的完整上/下料循环仅需90秒。
• 同步搬运：可选同步上料器，实现上料与下料同时进行。
• 模块化扩展：可与 TruStore 和 PartMaster 集成，构成完整的加工单元。

装备与选项

• PartMaster：用于手动取出成品和残料骨架。
• 同步上料器：由吸盘框组成，搬运成品托盘并在原料台与托盘更换器之间水平移动。
• 小车系统：可使用上料小车替代标准原料台。

系统示例
示例包括与 TruLaser 设备（如 TruLaser 3030 fiber、TruLaser 5030 fiber）集成，LiftMaster Compact 与 PartMaster 和 TruStore 3030 的组合，以及多台 LiftMaster Compact 与 TruStore 系统的联动单元。

技术数据表
列：LiftMaster Compact 大台面 | LiftMaster Compact 最大规格
上料 - 最大板材规格：3000 mm x 1500 mm | 4000 mm x 2000 mm
上料 - 最小板材规格：1000 mm x 1000 mm | 1000 mm x 1000 mm
下料 - 最小板材规格：— | —（下料最小 150 mm x 150 mm 在下文注明）
上/下料 - 最大板厚：30 mm | 25 mm
上料 - 最大板材重量：900 kg | 1600 kg
成品托盘最大载重（上/下料）：3000 kg | 5000 kg
上料堆垛最大高度（独立）：300 mm | 300 mm
下料堆垛最大高度（独立）：250 mm | 250 mm
连接 TruStore 时的最大堆垛高度：170 mm | 170 mm
带爪托板适用最大板厚：15 mm | 15 mm

产品特点 / 技术规格

• 循环时间：完整上/下料循环（含托盘更换）约90秒。
• 运行方式：支持无人值守的24/7生产。
• 并行搬运：同步上料器可实现同时上料与下料。
• 上料最大板材（大台面）：3000 mm x 1500 mm；（最大规格）：4000 mm x 2000 mm。
• 上料最小板材：1000 mm x 1000 mm；下料最小板材：150 mm x 150 mm。
• 最大板厚：大台面 30 mm；最大规格 25 mm。
• 最大单板重量：大台面 900 kg；最大规格 1600 kg。
• 成品托盘最大载重：3000 kg（大台面） / 5000 kg（最大规格）。
• 堆垛高度：独立上料最大300 mm、独立下料最大250 mm；TruStore 连接时通常为170 mm。
• 带爪托板适用板厚最大15 mm。
• 模块化设计：可扩展为包含 TruStore、PartMaster 等组件的完整加工单元。
