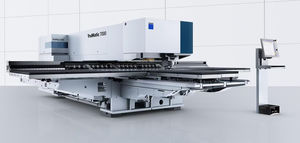

自动化冲床 TruMatic 5000

电动伺服控制式金属薄板

概述

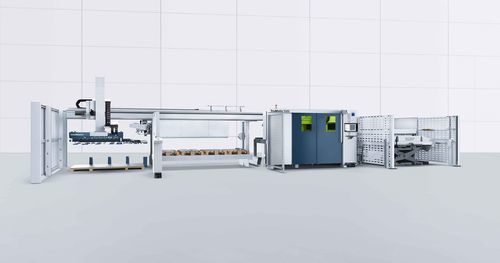

TruMatic 5000 是一款用于全自动、多班次板金生产的冲压‑激光复合系统。它集成了冲压、激光切割和成形，配备 6 kW TruFiber 固体激光器和 DeltaDrive，可加工多种材料。系统可配备新一代 SheetMaster，实现自主上下料、并行预分离、分拣、托盘化和卸料。

主要优点

• 高产能：TruFiber 6 kW 支持高速冲压‑激光加工。
• 自动化流程：SheetMaster 与 ToolMaster 支持连续多班次运行。
• 无划痕冲压/成形：下降模具减少表面损伤。
• 减少后道工序：复合加工常能省去去毛刺等后续工序。
• 材料适应性广：可靠加工钢、 不锈钢、铝、铜和黄铜等。
• 能效高：固体激光技术与 DeltaDrive 提高能耗效率。

功能与组件
TruMatic 5000 采用单一切割头与先进的光束引导，可对所有材料与厚度进行加工，减少非生产性换头。冲压、激光与成形工具协同工作，输出成品零件。新一代 SheetMaster 实现原料板的上料、与生产并行的预分离、成品下料、分拣与托盘化，使用具有单独可控吸盘的柔性抓取单元。ToolMaster 支持并行刀具管理和自动换刀，且无需停机。

技术数据（节选）

• new SheetMaster Medium 配置 — 宽 17132 mm × 深 10760 mm × 高 3700 mm
• new SheetMaster Large 配置 — 宽 18880 mm × 深 11260 mm × 高 3700 mm
• 冲压 (E = 1 mm)：Medium 800 次/分 — Large 690 次/分
• 打标：1000 次/分
• 冲压行程 X / Y：Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• 激光运行 X / Y：Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• TruFiber 最大功率：6000 W
• 最大板厚（通用）：在某些配置下可达 6.4 mm
• 最大板材尺寸（SheetMaster Medium）：2500 × 1250 mm —（SheetMaster Large）：3067 × 1532 mm
• 最大板材重量（SheetMaster）：Medium 240 kg — Large 最多 300 kg

选项与设备亮点

• 下降模具用于无划痕的冲压/成形。
• 敏感材料用刷床。
• 视觉设备（Smart View）用于在线监控。
• Smart Load and Unload 带传感器，保证可靠上下料和零件检测。
• 分离站：用于与生产并行的预分离。
• Smart punch monitoring：在换刀前检测断刀或缺失冲头以避免废品。
• 集成整平功能，用于在冲压过程中校平板材变形。
• 与固体激光匹配的通用切割单元，提高工艺可靠性与抗碰撞性。
• 支持 MobileControl 应用程序，实现远程操作和监控。

应用
TruMatic 5000 适用于批量生产软钢、不锈钢、铝、铜和黄铜零件。TruFiber 固体激光抗背反射，能够可靠切割高反射材料（如铜、黄铜），并支持接近或在成形区域进行切割的扩展成形选项。

规格

• 型号：TruMatic 5000
• 激光源：TruFiber 6001（固体）
• 最大激光功率：6000 W
• 最大板厚（钢 / 不锈钢）：视配置可达 8 mm
• 最大板厚（铝 / 铜 / 黄铜）：视配置可达 6 mm
• 最大冲压力：180 kN
• 冲压速度 (E = 1 mm)：Medium 800 次/分，Large 690 次/分
• 打标速度：1000 次/分
• 工作范围 X：Medium 2500 mm / Large 3000 mm
• 工作范围 Y：Medium 1250 mm / Large 1550 mm
• 复合运行 X 轴：2535 mm
• 最大板材尺寸（SheetMaster Medium）：2500 × 1250 mm；（SheetMaster Large）：3067 × 1532 mm
• 最小板材尺寸（SheetMaster）：800 × 800 mm
• 板厚范围（SheetMaster）：0.5 mm – 最高可达 8 mm，视格式而定
• 最大板材重量（SheetMaster）：Medium 240 kg / Large 最多 300 kg
• 工作台上最大工件重量：Medium 150 kg / Large 230 kg
• 刀具/夹具数量：21 / 3
• MultiTool 换刀时间：0.5 s
• 最大下料零件尺寸：冲压槽 180 × 180 mm；激光下料门 400 × 600 mm
• 最大料堆高度（卸料平台）：340 mm
