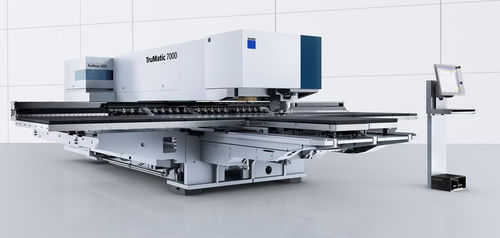

自动化冲床 TruMatic 7000

液压用于金属金属薄板

概述
面向要求严格的批量生产，提供全天候专业性能。TruMatic 7000 为冲压与激光复合加工的全自动机型，提供大型与中型两种规格。将高效的冲压能力与高效的激光加工结合，实现优异的零件质量、生产率及柔性。主动模具（active die）可实现无划痕的零件并扩展成形选项。

主要特性

• 冲压与激光复合加工：将优异的冲压性能与高效的激光切割相结合。
• 主动模具实现无划痕的冲压与成形（由下方产生主动成形行程）。
• CO2 激光器用于高精度切割和优良的边缘质量。
• 额外的激光轴以最大化生产率并优化边缘质量。
• 自动换嘴器实现节省时间的自动化运行。
• 电液式冲头可完成完整的零件加工；通常可免去下游去毛刺。
• 传感器保护的零件移除挡板，确保工艺可靠且安全的零件移除。

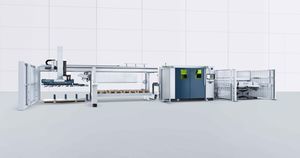

• 自动化选项：SheetMaster（上料/下料/分拣）；ToolMaster（扩展刀具容量）；SortMaster 与 GripMaster 用于小零件分拣与废料处理。
• 众多智能功能：Smart Load（板材校正）、Smart Unload（零件移除整位）、Smart Punch Monitoring（在换刀前检测断刀）。
• 完整的软件支持（TruTops Boost）及数字连接（OPC UA），便于智能工厂整合。

应用
TruMatic 7000 适用于对零件质量和柔性有较高要求的全自动高产量批量生产。典型应用包括复杂成形（使用主动模具及360°冲头旋转）、高精度内外轮廓切割、激光倒角边缘处理以及小型精细轮廓加工。常用刀具示例：cup tool、extrusion tool、tapping tool、embossing tool、bridge tool、MultiBend、countersink forming tool、center boss tool、辊轮技术及辊轮压边工具等复杂零件专用刀具。

技术数据（概览）
TruMatic 7000 大型 — TruMatic 7000 中型
尺寸：
宽度：10190 mm — 10190 mm
深度：8898 mm — 8450 mm
高度：2328 mm — 2328 mm
最大冲程频率：
冲压 (E = 1 mm)：1200 1/min — 1200 1/min
标记：3000 1/min — 3000 1/min
工作范围：
冲压模式, X 轴：3050 mm — 2500 mm
冲压模式, Y 轴：1550 mm — 1250 mm
激光运行, X 轴：3050 mm — 2500 mm
激光运行, Y 轴：1550 mm — 1250 mm
复合运行, X 轴：2500 mm — 2500 mm
复合运行, Y 轴：1550 mm — 1250 mm
最大板材厚度：8 mm — 8 mm
最大工件重量：280 kg — 200 kg
最大冲压力：220 kN — 220 kN
激光相关数据（TruFlow 4000）：
最大激光功率：4000 W — 4000 W
最大板厚（低碳钢）：8 mm — 8 mm
最大板厚（不锈钢）：8 mm — 8 mm
最大板厚（铝）：6 mm — 6 mm
零件移除：
最大零件尺寸，移除挡板，冲压：500 mm x 500 mm — 500 mm x 500 mm
最大零件尺寸，固定料斗，冲压（带移动工作台）：80 mm x 50 mm — 80 mm x 50 mm

技术规格 / 参数

• 型号：TruMatic 7000（提供大型和中型格式）
• 激光光源：TruFlow 4000（最大 4000 W）
• 最大板厚：低碳钢 8 mm、不锈钢 8 mm、铝 6 mm
• 最大冲压力：220 kN
• 冲压速度：高达 1200 1/min（E = 1 mm）
• 标记速度：高达 3000 1/min
• 工作范围（大/中）：X 冲压/激光 3050/2500 mm，Y 冲压/激光 1550/1250 mm
• 最大工件重量（大/中）：280 kg / 200 kg
• MultiTool 换刀时间：0.3 s；刀具/夹具：例如 21 件 / 4 件（视配置而定）
• 生产平均功耗（TruFlow 4000）：28.5 kW；待机自动断电：1.5 kW
• 自动化选项：SheetMaster（上料/下料/分拣）、ToolMaster（线性刀库）、SortMaster、GripMaster、小车系统等
• 智能功能：Smart Load、Smart Unload、Smart Punch Monitoring
• 集成功能：主动模具、换嘴器、集成平整、适用于敏感材料的滚珠/刷子工作台
