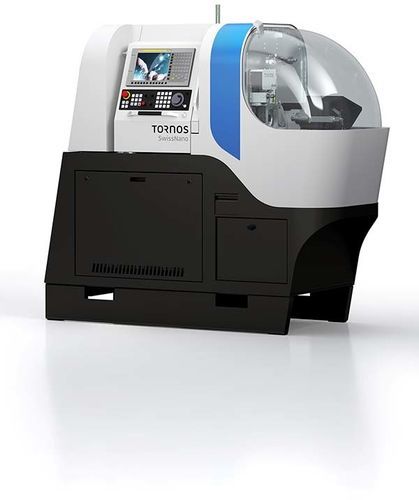

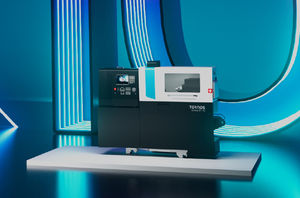

CNC数控瑞士车床 SwissNano

6轴小型零件生产用于小型工件

概述 为微米与纳米级精度的小直径零件生产而设计。动力学与热平衡经过优化实现快速稳定并保证重复精度。适用棒材直径最高10毫米加工长度可达100毫米。兼容 Tornos Active Chip Breaker Plus 软件以增强无人值守加工的自主性。

主要优点

• 适用于钟表与微型零件的卓越精度
• 多功能动力学可实现车削、钻孔、切割/去毛刺及粗/精加工
• 良好可及性便于快速调机
• 支持固定或旋转导套或无导套加工
• 占地紧凑配棒料供料器时前方1.1米机宽0.65米

产品描述 SwissNano 专为需要极高表面与尺寸控制的小型零件而设计。其动力学结构可制造复杂的钟表机芯零件及其他微型零件结合车削与铣削工序达到优异的表面质量。注重平衡与热控设计实现快速达到工作温度并在批量生产中保持稳定性。

型号与关键参数表
SwissNano 4 — 最大直径mm4 — 直线轴数量6 — C 轴数量2 — 独立刀具系统2 — 总刀位数12 — 旋转刀具位4
SwissNano 7 — 最大直径mm7 — 直线轴数量6 — C 轴数量2 — 独立刀具系统2 — 总刀位数24 — 旋转刀具位10
SwissNano 10 — 最大直径mm10 — 直线轴数量6 — C 轴数量2 — 独立刀具系统2 — 总刀位数24 — 旋转刀具位10

附加技术与使用说明

• 动力学为微型零件打造确保优异表面光洁度
• 平衡结构与热控设计实现快速稳定
• 支持背加工并可配置最多2个背部驱动刀具以增加工件加工复杂度
• 具备高压适配能力应对苛刻的排屑与加工环境

技术规格

• 系列 / 名称SwissNano
• 最大棒材直径最高10 mmSwissNano 10
• 最大工件长度最高100 mm
• 生产率提升最高40%厂家数据
• 直线轴数量6
• C 轴数量2
• 独立刀具系统2
• 总刀位数124 型/ 247 型 & 10 型
• 旋转刀具位44 型/ 107 型 & 10 型
• 导套选项固定、旋转或无导套
• 占地配棒料供料器时前方1.1米宽度0.65米
• 软件兼容性Tornos Active Chip Breaker Plus
