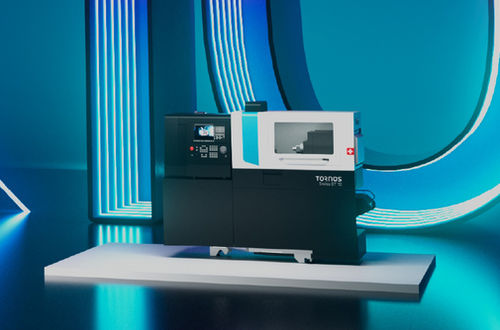

CNC数控瑞士车床 Swiss DT series

小型零件生产用于小型工件用于生产线

概述 Swiss DT 7 和 Swiss DT 10 是面向微小件高精度批量生产的 Swiss 型滑动主轴车床。它们具有紧凑占地（约比同类 6 轴机小25%）、模块化配置和最多 33 把刀的能力，可在保持可重复精度的同时缩短加工时间。高频空气主轴和优化的驱动功率支持更短的循环时间和细致的表面加工，适用于电子、汽车、医疗与牙科及微机械领域。

主要优势

• 适用于空间受限的生产单元的紧凑占地
• 可根据工艺要求扩展的模块化配置
• 最高 33 把刀，其中最多 8 把为回转刀，支持多工序能力
• 与上一代相比循环时间约缩短 10%
• 高重复性确保批次间一致性

医疗与牙科

• 满足复杂医疗与牙科几何形状的 Swiss 精度
• 换线更快（约将装夹/调机时间缩短 15%），适应定制或小批量生产
• 重复性满足外科级零件要求

微机械

• 面向微小零件和组件的微米级精度
• 33 把刀的容量支持车、铣、钻等复合加工
• 适用于小型齿轴、微型螺钉等微小零件

电子

• 为精密电子元件和连接器设计的平台
• 高频主轴实现精细表面和严格公差
• 紧凑结构易于集成到现代生产线

汽车

• 适用于连接器、衬套等小型高精度零件的大批量生产
• 短循环时间下实现高产出和可重复精度
• 模块化选项支持按工艺定制的刀具布局

技术数据（摘要表） Swiss DT | | 7/6 | 10/6
直径 | | mm/in | 7 / 0.276 | 10 / 0.39
导向套标准工件长度 | | | 185 / 7.28 | 185 / 7.28
最大刀具数量 | | | 33 | 33
最大回转刀具数量 | | | 8 | 8
插拔式 B 轴 | | | - | -
主轴功率（S1/S6） | kW/hp | | 4.0 (5.0) / 5.36 (6.70) | 4.0 (5.0) / 5.36 (6.70)
对主轴功率（S1/S6） | kW/hp | | 4.0 (5.0) / 5.36 (6.70) | 4.0 (5.0) / 5.36 (6.70)
直驱导向套 | | | No | No

特性 / 技术规格

• 型号：Swiss DT 7 和 Swiss DT 10（Swiss DT 系列）
• 直径容量：Swiss DT 7 = 7 mm (0.276 in)；Swiss DT 10 = 10 mm (0.39 in)
• 导向套标准工件长度：185 mm (7.28 in)
• 最大刀具数量：33
• 最大回转刀具数量：8
• 插拔式 B 轴：未提供 (-)
• 主轴功率（S1/S6）：4.0 (5.0) kW / 5.36 (6.70) hp（主轴和对向主轴）
• 对主轴功率（S1/S6）：4.0 (5.0) kW / 5.36 (6.70) hp
• 直驱导向套：否
• 最多 33 把刀的能力以实现多工序加工，最多 8 把回转刀具
• 高频空气主轴适用于精细表面处理和精密加工
• 紧凑占地（约比同类 6 轴机小 25%）
• 为电子、汽车、医疗与牙科及微机械生产而设计
