激光切割机 TH-GPF series

用于金属用于铝用于不锈钢

产品名称

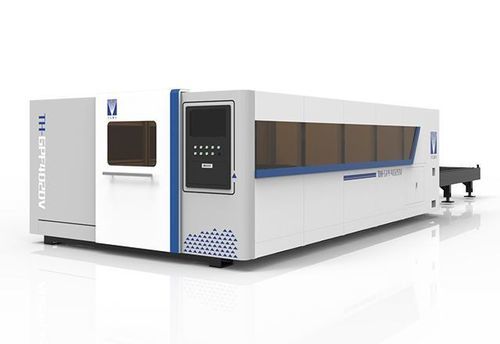

GPF系列双换台激光切割机（TH-GPF系列）

适用行业

• 钣金行业
• 厨房用具及餐饮设备
• 机箱与机柜制造
• 五金机柜行业
• 制冷设备制造
• 环保设备
• 汽车制造
• 农业机械
• 电梯制造
• 钢结构施工

加工材料

• 金属板材
• 碳钢板
• 不锈钢板
• 铜板
• 铝合金板
• 镀锌板
• 电解板
• 硅钢
• 钛合金
• 其他金属材料

主要特性

• 以操作人员为导向的运动系统设计，操作灵活，使用性提升
• 封闭门式龙门双驱动与同步换料台设计，减少装卸时间，提高产量
• 机床稳定性高：龙门采用高强度铝合金整体挤压梁，重量轻，动态响应好
• X/Y轴采用精密螺旋齿轮传动，保证切割精度稳定
• 集中化工艺参数数据库，提供可调节的现成切割程序

规格（表）
型号 | 激光功率 | Z轴行程 | 定位精度 | 重复定位精度 | 加工尺寸 | 换台最大承载 | 机床重量 | 机床外形尺寸
TH-GPF3015 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 3000×1500 mm | 1.2 T | 6 T | 8500×2900×2000 mm
TH-GPF4020 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 4000×2000 mm | 1.5 T | 8.5 T | 10500×3450×2000 mm
TH-GPF6020 | 1500–6000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 6000×2000 mm | 2.0 T | 12 T | 14750×3450×2100 mm
TH-GPF6025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 6000×2500 mm | 2.8 T | 19.5 T | 15300×4100×2100 mm
TH-GPF8025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 8000×2500 mm | 3.6 T | 24 T | 19400×4100×2100 mm

技术参数

• 系列 / 型号：TH-GPF3015、TH-GPF4020、TH-GPF6020、TH-GPF6025、TH-GPF8025
• 激光功率范围：根据型号为1000 W至20000 W
• Z轴行程：250 mm（至6020型号），350 mm（6025与8025）
• 定位精度：±0.03 mm/m
• 重复定位精度：±0.03 mm
• 加工尺寸（工作范围）：根据型号从3000×1500 mm至8000×2500 mm
• 换台最大承载：根据型号从1.2 T至3.6 T
• 机床重量：根据型号从6 T至24 T
• 机床外形尺寸：各型号不同（详见上表）
