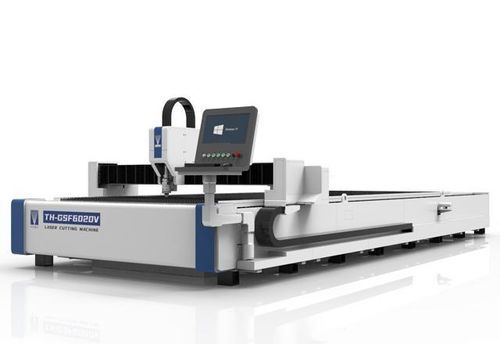

激光切割机 TH-GSF series用于不锈钢用于碳化钢铜用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 激光
- 加工材料
- 用于不锈钢, 用于碳化钢, 铜用
- 切割产品
- 用于金属板
- 应用
- 工业用途, 用于汽车工业, 用于金属加工
- 构造特性
- 大尺寸, 平台式
- 其他特性
- 高精度, 高性能, 大功率
- X轴
最多: 12,000 mm
(472.44 in)最少: 600 mm
(23.62 in)- Y轴
最多: 2,500 mm
(98.43 in)最少: 600 mm
(23.62 in)- Z轴
最多: 110 mm
(4 in)最少: 100 mm
(4 in)- 激光功率
最多: 12,000 W
最少: 1,000 W
- 重复精度
0.03 mm
(0.0012 in)- 高度
1,900 mm
(75 in)
产品介绍
产品概述
特点
样品展示
型号与主要尺寸
技术规格
- 产品名称：GSF 平床激光切割机（TH-GSF 系列）。
- 适用行业：钣金行业；厨房用具；底盘及机柜；五金机柜；制冷设备；环保设备；汽车制造；农机制造；电梯制造；钢结构施工。
特点
- 激光功率范围：根据型号与配置，提供 1000W 至 12000W。
- 机床采用高强度焊接床身与专用设计的铝合金梁，保证刚性与强度。
- 高精度、大传动扭矩、传动误差小、动态性能良好。
- 采用自适应光学设计与功率自适应技术，提高加工效率。
- X、Y 轴采用精密斜齿轮驱动。
- 集中化工艺数据库，可按需调整加工参数。
样品展示
- 黄铜切割样品
- 不锈钢切割样品
- 碳钢切割样品
型号与主要尺寸
- TH-GSF3015V — 激光功率 1000–3000W，Z 行程 110mm，定位精度 ±0.05mm/m，重复定位 ±0.03mm，加工尺寸 3000×1500mm，整机尺寸 5150×2535×1900mm
- TH-GSF4020V — 激光功率 1000–3000W，Z 行程 110mm，定位精度 ±0.05mm/m，重复定位 ±0.03mm，加工尺寸 4000×2000mm，整机尺寸 6200×2900×1900mm
- TH-GSF6020V — 激光功率 1000–3000W，Z 行程 110mm，定位精度 ±0.05mm/m，重复定位 ±0.03mm，加工尺寸 6000×2000mm，整机尺寸 8150×2900×1900mm
- TH-GSF6025 — 激光功率 3000–6000W，Z 行程 110mm，定位精度 ±0.05mm/m，重复定位 ±0.03mm，加工尺寸 6000×2500mm，整机尺寸 7790×3380×1900mm
- TH-GSF8025 — 激光功率 3000–6000W，Z 行程 110mm，定位精度 ±0.05mm/m，重复定位 ±0.03mm，加工尺寸 8000×2500mm，整机尺寸 10050×3380×1900mm
- TH-GSF12025 — 激光功率 6000–12000W，Z 行程 110mm，定位精度 ±0.05mm/m，重复定位 ±0.03mm，加工尺寸 12000×2500mm，整机尺寸 14500×3380×1900mm
- TH-GSF0606 — 激光功率 1000–3000W，Z 行程 100mm，定位精度 ±0.05mm/m，重复定位 ±0.03mm，加工尺寸 600×600mm，整机尺寸 1750×1400×1920mm
技术规格
- 产品 ID：1475857164147511296
- 型号系列：TH-GSF 系列
- 激光功率（按型号）：1000–12000W，视配置而定
- Z 轴行程：通常 110mm（TH-GSF0606 为 100mm）
- 定位精度：±0.05mm/m
- 重复定位：±0.03mm
- 可加工尺寸：根据型号从 600×600mm 到 12000×2500mm
- 整机尺寸：随型号而异（见上方型号）
