组合式夹紧、内径向密封 + 比例压紧
3 个装载托盘

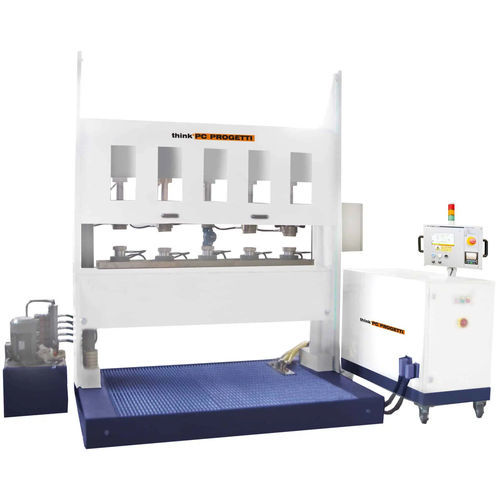

带有内径向密封和比例压紧装置的立式试验台。
它有 5 个组合夹紧的测试位置。
通过液压缸(底端),操作员可使用比例控制的压紧装置对法兰阀门进行测试,压紧力根据阀门内部的水压自动控制,并将结果载荷降至最低。
通过螺纹柱,可以测试使用内径向密封的 BW、SW 端接。
这两种不同夹紧方式的组合使该设备适用于所有类型的阀门。
该装置可由 SKA-100 加压橇控制。
反作用力:100 吨(最小压力夹紧 10%) 5x20 吨(见工作极限表)
最大阀长:500 毫米
最小阀长:50 毫米
中心到中心距离:300 毫米
装载高度:1000 毫米
地下水容器:200 升
允许的终端:BW、SW、RF、RJ
夹紧方式:3 型 - 组合式
夹紧力控制: 5...100% 间隔内自动控制,与被测阀门内的静水压力成比例。调节增益由操作员控制
尺寸(机械):2106(长)x 1420(宽)x 2536(高)(不包括滑橇)
---
