组合式夹紧、内径向密封 + 比例压紧
3 个装载托盘

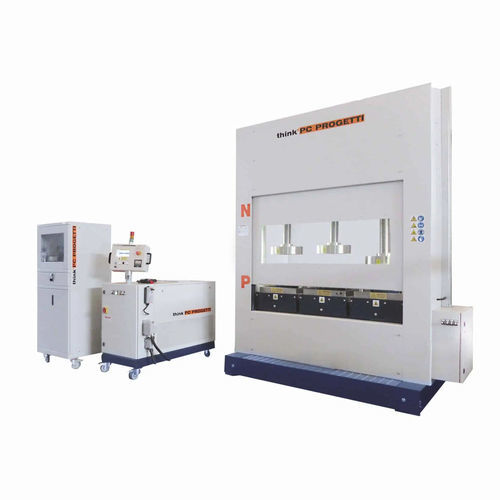

采用组合夹紧方式的立式试验台。
它有 3 个可组合夹紧的测试位置。
通过液压缸(底端),操作人员可以使用比例控制压力夹紧法对法兰阀门进行测试,压力会根据阀门内部的水压自动控制,并将结果载荷降至最低。
通过螺纹柱,可以使用这些内径向密封件测试 BW、SW 终端。
这两种不同夹紧方式的组合使该设备适用于所有类型的阀门。
每个工位都有自己的装载托盘,可简化 3 个独立单元的装载程序。
该装置可由 SKA-100 加压橇控制。
反作用力(总): 240 吨(10% 的最小压力夹紧力) 3x80 吨(参见工作极限表)
最大阀长:1000 毫米
最小阀长:150 毫米
装载高度: 1100 毫米
间距 :580 毫米
地下室水箱:400 升
允许的终端:BW、SW、RF、RJ
夹紧方式:3 型 - 组合式
夹紧力控制: 5...100% 间隔内自动控制,与被测阀门内的静水压力成比例。调节增益由操作员控制
装载盘长度 :500 毫米
---
