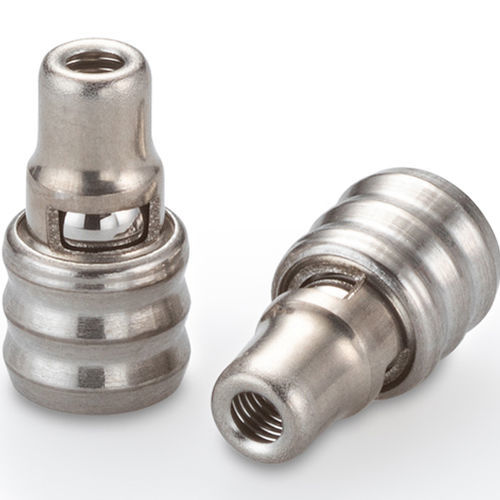

空气超压阀 CCPI series

插装直动式不锈钢

这种安全压力释放阀提供了其尺寸的优越流量能力。它专为安装在塑料外壳或配件中而设计，可以双向安装，提供正向或反向流动能力。直接作用的释放阀具有高质量的金属座，提供低泄漏、可重复的开启压力、低滞后和长寿命。阀门经过100%功能测试以确保性能。 - 安装配置：压入式 - 塑料中 - 直径：6.60 mm - 全开Lohm率：75 Lohms - 最大工作压力：取决于外壳材料 - 释放压力范围：100至500 kPa 一般性能 - 全开Lohm率：75 Lohms - 泄漏：在172 kPa（25 psid）空气中最大20 SCCM - 最大工作压力：取决于外壳材料、配置和操作条件 材料 - 阀体：303不锈钢 - 笼子：305不锈钢 - 弹簧：302不锈钢 - 球：440C不锈钢 零件编号和规格 - 零件编号：CCPI6510100S，Lohm率：75 Lohms，开启压力：100 +/- 15 kPa（14.5 +/- 2.2 psid），安装孔图纸编号：1INST085542S，近似重量：1.5克 - 零件编号：CCPI6510150S，Lohm率：75 Lohms，开启压力：150 +/- 22.5 kPa（21.8 +/- 3.3 psid），安装孔图纸编号：1INST085542S，近似重量：1.5克 - 零件编号：CCPI6510200S，Lohm率：75 Lohms，开启压力：200 +/- 30 kPa（29 +/- 4.4 psid），安装孔图纸编号：1INST085542S，近似重量：1.5克 - 零件编号：CCPI6510250S，Lohm率：75 Lohms，开启压力：250 +/- 37.5 kPa（36.3 +/- 5.4 psid），安装孔图纸编号：1INST085542S，近似重量：1.5克 - 零件编号：CCPI6510300S，Lohm率：75 Lohms，开启压力：300 +/- 45 kPa（43.5 +/- 6.5 psid），安装孔图纸编号：1INST085542S，近似重量：1.5克 - 零件编号：CCPI6510350S，Lohm率：75 Lohms，开启压力：350 ± 52.5 kPa（50.8 ± 7.6 psid），安装孔图纸编号：1INST085542S，近似重量：1.5克 - 零件编号：CCPI6510400S，Lohm率：75 Lohms，开启压力：400 ± 60 kPa（58 ± 8.7 psid），安装孔图纸编号：1INST085542S，近似重量：1.5克 - 零件编号：CCPI6510500S，Lohm率：75 Lohms，开启压力：500 ± 75 kPa（72.5 ± 10.9 psid），安装孔图纸编号：1INST085542S，近似重量：1.5克 开启压力定义为上升流量超过50 SCCM空气的压力。 替换零件和配件 - 零件编号：CCRT0086564S，描述：正向6.5 mm压入式安装工具 - 零件编号：CCRT0056802S，描述：反向6.5 mm压入式安装工具 - 安装程序：正向和反向6.5 mm压入式压力释放阀安装程序可用。 - CAD包络：6.5 mm压入式压力释放阀模型可用。 - 流量曲线、横截面视图、尺寸视图、安装孔详细信息：请参阅图库中的图像以获取详细的技术图纸和性能曲线。 技术规格 - 安装配置：压入式 - 塑料中 - 直径：6.60 mm - 全开Lohm率：75 Lohms - 泄漏：在172 kPa（25 psid）空气中最大20 SCCM - 最大工作压力：取决于外壳材料、配置和操作条件 - 释放压力范围：100至500 kPa - 阀体材料：303不锈钢 - 笼子材料：305不锈钢 - 弹簧材料：302不锈钢 - 球材料：440C不锈钢 - 近似重量：1.5克
