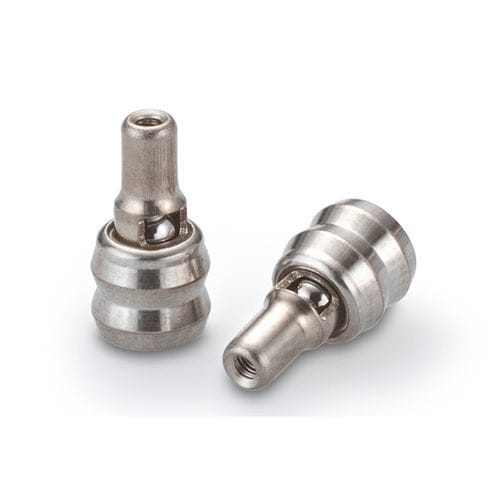

空气超压阀 CCPI series

不锈钢插装直动式

这种安全压力释放阀提供了其尺寸的优越流量能力。它专为安装在塑料外壳或配件中而设计，可以在任一方向安装，以提供正向或反向流动能力。具有高质量金属座，这种直接作用的释放阀提供低泄漏、可重复的开启压力、低滞后和长寿命。阀门经过100％功能测试以确保性能。 - 安装配置：压入式 - 塑料中 - 直径：4.69 mm - 全开洛姆率：250 洛姆 - 最大工作压力：取决于外壳材料 - 释放压力范围：100 至 625 kPa 一般性能 - 全开洛姆率：250 洛姆 - 泄漏：10 SCCM（最大）在172 kPa（25 psid）空气中 - 最大工作压力：取决于外壳材料、配置和操作条件 材料 - 阀体：303 不锈钢 - 笼：305 不锈钢 - 弹簧：302 不锈钢 - 球：440C 不锈钢 零件编号和规格 - 零件编号：CCPI4510100S - 洛姆率：250 洛姆 - 开启压力：100 +/- 15 kPa（14.5 +/- 2.2 psid） - 安装孔图纸编号：1INST055825S - 近似重量：0.5 克 开启压力定义为上升流量超过50 SCCM空气的压力。 替换零件和配件 - 零件编号：CCRT0055034S - 描述：正向4.5 mm压入安装工具 - 零件编号：CCRT0055036S - 描述：反向4.5 mm压入安装工具 - 流量曲线、横截面、尺寸和安装孔详细信息：请参阅次要图像以获取技术图纸和流量曲线。 - 安装程序：正向和反向4.5 mm压入式压力释放阀安装程序可用。 - CAD封套：4.5 mm压入式压力释放阀模型可用。 - 技术数据表：请参阅文档部分的可下载PDF。 关键技术规格： - 安装：压入式（塑料） - 直径：4.69 mm - 全开洛姆率：250 洛姆 - 泄漏：10 SCCM（最大）在172 kPa（25 psid）空气中 - 释放压力范围：100 至 625 kPa - 阀体材料：303 不锈钢 - 笼材料：305 不锈钢 - 弹簧材料：302 不锈钢 - 球材料：440C 不锈钢 - 近似重量：0.5 克
