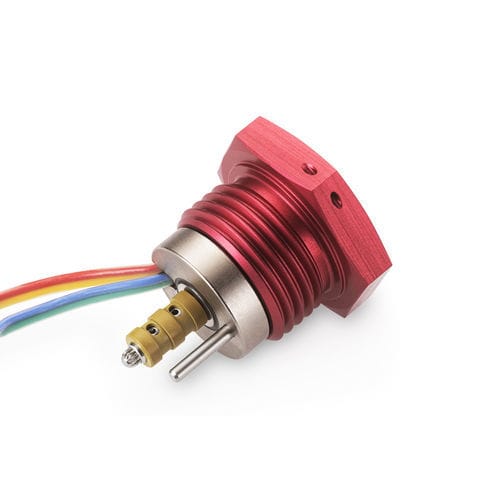

直动式电磁阀 SDBB series

双通多头低载荷

360°端口双线圈电磁阀采用独特的MultiSeal®设计，提供360°端口灵活性，以减少流量容量为代价。它还结合了一个额外的线圈，以提供电气冗余以增加安全性。因此，与单线圈配置相比，包装尺寸和重量略有增加。MultiSeal技术消除了O形圈的使用，提供了显著的空间和重量节省。阀门的创新线圈设计提供了低功耗和快速响应时间。 - Lohm率：最大3500 Lohms - 工作压力：3000 psid - 泄漏：最大1 cc / 分钟 - 重量：最大0.21磅 - 独特的MultiSeal®配置 一般性能 - 工作压力：3000 psid - 工作环境温度：-65°F至275°F - 工作流体温度：-65°F至275°F - 内部泄漏：额定压力下最大1 cc / 分钟 - 外部泄漏：0 cc - Lohm率：3500 Lohms - 电流消耗：70°F下28 VDC时0.35安培（9.8瓦特） - 最大工作电压：32 VDC - 电阻：70°F下73.6 - 86.4欧姆 - 吸合电压：275°F和3000 psi下每个线圈最大18 VDC - 断开电压：70°F和3000 psi下两线圈通电时最小1 VDC - 吸合响应时间（70°F和额定压力下28 VDC）：最大0.035秒 - 断开响应时间（70°F和额定压力下28 VDC）：最大0.035秒 - 标称筛孔尺寸：0.004英寸 - 重量：最大0.21磅 材料 湿润部件 - 过滤筛：304L CRES，ASTM A666，钝化 - MultiSeal：聚酰胺-酰亚胺，AMS 3670 - 阀体和球座：15-5 PH CRES，AMS 5659，钝化 - 球和销：440C CRES，AMS 5630，钝化 - 轴：440C CRES，AMS-QQ-S-763，钝化 - 弹簧：302 CRES，AMS 5688，钝化 - 塞子和推杆：303 CRES，QQ-S-763C，钝化 - 法兰和柱塞：Si Iron BFM，ASTM A867，镍镀层 / AMS 2404 - 分流器：22-13-5 CRES，AMS 5764，镍镀层 / AMS 2404 - 垫片和间隔件：302 CRES，ASTM A666，钝化 - 钎焊：银合金，AMS 4774，镍镀层 / AMS 2404 非湿润部件 - 盖子：Si Iron BFM，ASTM A867，镍镀层 / AMS 2404 - 固定器：2024 T-351 AL，AMS-QQ-A-225 / 6，阳极氧化 / MIL-PRF-8625 II型 - 固定环：302 CRES，ASTM A313 / A313M，钝化 - 线圈：铜磁线，NEMA MW1000 / MW16 - 线圈分隔器：芳纶，ANSI NEMA FI 3 - 收缩管：PVDF和PTFE，AMS-DTL-23053 / 8 & / 12 - 绝缘胶带：聚酰亚胺，ASTM D5213 - 焊料：Sb05A，J-STD-006 - 灌封化合物：Stycast 2762FT，催化剂17 - 引线：22 AWG，SAE AS22759 / 11 零件编号和规格 - SDBB2532002A：3000 psi，Skydrol，常开，前引线 - SDBB2532003A：3000 psi，Skydrol，常闭，前引线 - SDBB2532012A：3000 psi，MIL-PRF-5606或MIL-PRF-83282，常开，前引线 - SDBB2532013A：3000 psi，MIL-PRF-5606或MIL-PRF-83282，常闭，前引线 更换零件和配件 - CUTA2500221B：MultiSeal提取工具 - SDBB2530108A：替换MultiSeal - CUTA2500121A：测试夹具 - 流量曲线、剖面图、尺寸图和安装细节图可用（参见图像部分）。 关键技术规格： - MultiSeal® 360°端口灵活性 - 双线圈电气冗余 - 低功耗，快速响应 - 最大工作压力：3000 psid - 最大Lohm率：3500 Lohms - 内部泄漏：最大1 cc/min - 重量：最大0.21磅 - 工作温度：-65°F至275°F
