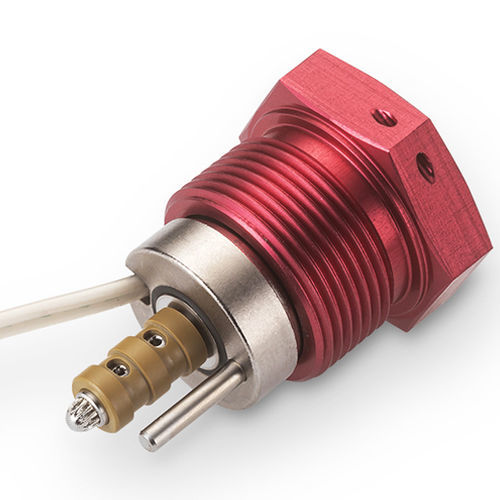

直动式电磁阀 SDBB series

NONF低载荷

360°端口单线圈电磁阀采用独特的MultiSeal®设计，提供360°的端口灵活性。相应地，与我们的标准导向电磁阀相比，该阀的流量容量略有减少。MultiSeal技术消除了O形圈的使用，提供了显著的空间和重量节省。阀门的创新线圈设计提供了低功耗和快速响应时间。 - Lohm率：最大3500 Lohms - 工作压力：3000 psid - 泄漏：最大1 cc / 分钟 - 重量：最大0.14磅 - 独特的MultiSeal®配置 一般性能 - 工作压力：3000 psid - 工作环境温度：-65°F至275°F - 工作流体温度：-65°F至275°F - 内部泄漏：在额定压力下最大1 cc / 分钟 - 外部泄漏：0 cc - Lohm率：3500 Lohms - 电流消耗：在70°F下28 VDC时为0.28安培（7.8瓦特） - 最大工作电压：32 VDC - 电阻：在70°F下为92 - 108欧姆 - 吸合电压：在275°F和3000 psi下最大18 VDC - 释放电压：在70°F和3000 psi下最小2 VDC - 吸合响应时间（在70°F和额定压力下28 VDC）：最大0.035秒 - 释放响应时间（在70°F和额定压力下28 VDC）：最大0.035秒 - 标称筛孔尺寸：0.004英寸 - 重量：最大0.14磅 材料 湿润部件 - 过滤屏：304L CRES，ASTM A666，钝化 - MultiSeal：聚酰胺-酰亚胺，AMS 3670 - 阀体和球座：15-5 PH CRES，AMS 5659，钝化 - 球和销：440C CRES，AMS 5630，钝化 - 轴：440C CRES，AMS-QQ-S-763，钝化 - 弹簧：302 CRES，AMS 5688，钝化 - 塞子和推杆：303 CRES，QQ-S-763C，钝化 - 法兰和柱塞：Si Iron BFM，ASTM A867，镍镀层 / AMS 2404 - 分流器：22-13-5 CRES，AMS 5764，镍镀层 / AMS 2404 - 垫片和间隔件：302 CRES，ASTM A666，钝化 - 钎焊：银合金，AMS 4774，镍镀层 / AMS 2404 非湿润部件 - 盖子：Si Iron BFM，ASTM A867，镍镀层 / AMS 2404 - 固定器：2024 T-351 AL，AMS-QQ-A-225 / 6，阳极氧化 / MIL-PRF-8625 II型 - 固定环：302 CRES，ASTM A313 / A313M，钝化 - 线圈：铜磁线，NEMA MW1000 / MW16 - 收缩管：PVDF和PTFE，AMS-DTL-23053 / 8 & / 12 - 绝缘胶带：聚酰亚胺，ASTM D5213 - 焊料：Sb05A，J-STD-006 - 灌封化合物：Stycast 2762FT，催化剂17 - 引线：22 AWG，SAE AS22759 / 11 零件编号和规格 - SDBB2531002A：3000 psi，Skydrol，常开，前引线 - SDBB2531003A：3000 psi，Skydrol，常闭，前引线 - SDBB2531012A：3000 psi，MIL-PRF-5606或MIL-PRF-83282，常开，前引线 - SDBB2531013A：3000 psi，MIL-PRF-5606或MIL-PRF-83282，常闭，前引线 更换零件和配件 - CUTA2500221B：MultiSeal提取工具 - SDBB2530108A：替换MultiSeal - CUTA2500021A：测试夹具 - 流量曲线、剖面图、尺寸图和安装细节可作为图像提供（参见图像部分）。 - 常闭和常开型号的CAD包络可用（下载需要受限访问）。 - 手册：航空航天、能源和赛车解决方案的技术液压手册（参见文档部分）。 关键技术规格 - MultiSeal®设计提供360°的端口灵活性 - 消除O形圈以节省空间和重量 - 低功耗和快速响应 - 最大工作压力：3000 psid - Lohm率：最大3500 Lohms - 内部泄漏：最大1 cc/min - 重量：最大0.14磅 - 工作温度：-65°F至275°F - 电流消耗：28VDC时为0.28A（7.8W） - 电阻：在70°F下为92-108欧姆 - 吸合电压：在275°F/3000psi下最大18VDC - 释放电压：在70°F/3000psi下最小2VDC - 响应时间：最大0.035秒 - 标称筛孔尺寸：0.004英寸
