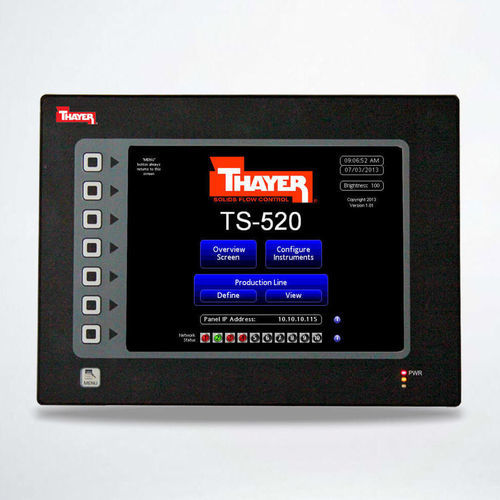

触摸屏HMI TS-520

电阻式触摸屏面板式TFT LCD

概述
TS-520 是一款图形化操作员界面终端，用于监控和控制 THAYER 计量给料器。其触摸屏图形界面提供趋势显示、统计控制、诊断和配方管理，支持最多十二（12）台给料器（取决于配置）。适用于需要集中控制和远程访问的工业称重与配料场景。

型号
SINGLE 和 MULTI-FEEDER 型号 TS-520 图形 LCD 操作员界面终端，带 VGA 显示和触摸屏

产品详情
TS-520 可实现对 THAYER 计量给料器的集中监控与控制。给料器数据以图形方式显示，包含历史趋势和用户可配置的趋势显示。终端提供屏幕内配方命令、一键帮助、完整诊断和数据记录功能，支持生产控制与故障排查。

功能

• 通过以太网网络连接最多十（10）台设备（S52、Series 5200）；根据配置可支持最多十二（12）台给料器
• 可配置并个性化最多八条独立产品线
• 多屏选择（生产线、单个仪表屏幕）
• 通过网络对每台仪表单独编程
• 一键帮助用于编程和设置
• 对网络上每台仪表的完整诊断能力
• 用户可配置的运行时变量趋势显示
• 每台仪表的数据记录与存储能力
• 通过网络连接实现远程查看与操作
• 配置和固件存储于非易失性 FLASH 存储器中
• 10.4″ TFT 显示屏
• 电阻式模拟触摸屏
• 以太网端口，支持远程 Web 访问与控制
• 包含操作代码和数据存储的 Compact Flash
• 前面板等级 NEMA 4X / IP66
• 24 V DC 供电

技术规格

• 型号：TS-520
• 支持仪表：S52、Series 5200
• 最大支持给料器：最多十二（12）台 THAYER 计量给料器（取决于配置；典型以太网配置支持最多十（10）台设备）
• 显示：10.4″ TFT
• 触摸屏类型：电阻式模拟触摸屏
• 网络：用于仪表的以太网连接；远程 Web 访问、远程查看与操作
• 数据存储：数据记录功能；用于操作系统和数据的 Compact Flash；配置/固件存储于非易失性 FLASH 中
• 前面板等级：NEMA 4X / IP66
• 电源：24 V DC
