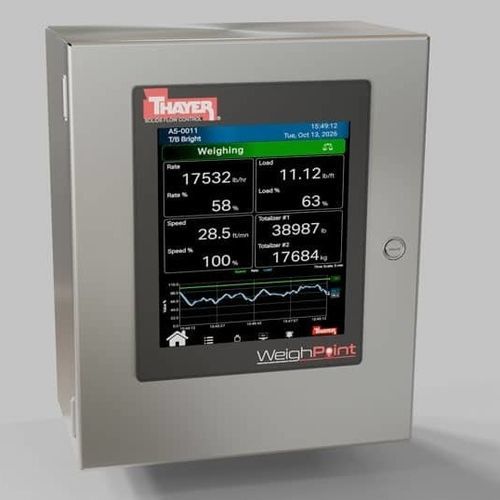

数码称重仪表 WeighPoint®

带LCD图像显示器带触摸屏面板式

产品概述
Thayer Scale 的 WeighPoint® Integrator 是一款面板安装式称重集成器，采用双处理器并配备 8 英寸彩色触摸屏 HMI，专为恶劣工业环境下的持续运行设计。模块化结构便于灵活的安装规划，并支持通过 PC 或移动设备进行远程操作。通信选项包括 MODBUS/TCP、Ethernet/IP 和 Profinet。现场安装的称重模块对载荷和速度进行高分辨率数字化，并通过 CANBus 与主模块通信以保证数据保真度。双处理器主单元将显示渲染与实时控制任务分离，以确保控制稳定性和响应性。该系统面向皮带和输送机称重应用，并可与 Thayer Scale 的 RF 皮带秤和称重皮带给料机集成，以优化称重性能。

WeighPoint® 创新功能

• 直观的 8 英寸图形触摸屏 HMI，提升操作员导航与控制效率
• 可配置的显示与报告设置，包括实时趋势，用于过程监控
• 双处理器架构，提高响应速度并使通信更稳定
• 采用最新处理器与硬件技术，降低未来停产风险
• 增强的专有称重与控制算法，提高材料计量精度
• 提供多种配置以支持首选控制架构
• 为支持工业 4.0（包括预测性维护与云分析）而设计
• 强化的安全管理功能

WeighPoint® Integrator 关键设计特点

• 模块化配置以满足多样化的安装需求
• 易用界面，可直接访问 Thayer Scale 的算法与功能库
• 明亮的 8 英寸（203.2 mm）彩色触摸屏（1024 x 768，XGA），可视性高
• 工作温度范围：-20 至 60 °C（存储：-30 至 70 °C）
• 4 mm 无 Teflon™ 层压安全玻璃；可加装用户自备防眩光保护膜
• 双处理器主单元在保持高显示性能的同时，将实时控制卸载至独立内核
• 访问最小阻尼的数据以优化过程控制
• 支持最多四个称重传感器（应变计或 LVDT）
• 支持增量编码器、齿圈或加速度计速度传感器
• 现场安装的称重模块提供载荷和速度的高分辨率数字化
• 24 位 A/D 转换器
• 实时操作系统
• 提供扩展模块以增加 I/O 能力
• 多种现场总线接口选项，方便与上位监控系统连接
• 编程参数提示工具以简化调试
• 可配置的诊断日志与报告，包含自动系统日志（事件、电源、错误）、校准事件历史和报警事件历史

规格 / 技术参数

• 型号名称：WeighPoint® Integrator
• 显示屏：8 英寸（203.2 mm）彩色触摸屏，1024 x 768（XGA）
• 触摸屏安全玻璃：4 mm 无 Teflon™ 层压
• 工作温度：-20 °C 至 60 °C（存储：-30 °C 至 70 °C）
• 处理器：双处理器主单元（实时控制使用独立内核）
• 称重数字化：现场安装的称重模块，提供载荷与速度的高分辨率数字化
• 称重到主机通信：CANBus
• A/D 转换：24 位 A/D 转换器
• 称重传感器支持：最多 4 个传感器（应变计或 LVDT）
• 速度传感器支持：增量编码器、齿圈或加速度计
• 通信：MODBUS/TCP、Ethernet/IP、Profinet（及其他现场总线选项）
• 操作系统：实时操作系统
• 安装：面板安装 HMI；模块化配置与扩展模块以增加 I/O
• 远程访问：操作界面可通过 PC 或移动设备访问
• 设计应用：输送机与皮带称重；与 Thayer Scale 的 RF 皮带秤和称重皮带给料机集成
