协议变换器 DAC7718

数字数字/模拟DAC

产品概述
DAC7718是一款低功耗的八通道12位数模转换器（DAC），具有缓冲电压输出。使用5 V参考时，输出可根据电源情况为双极或单极：在双±15.5 V（或更高）电源时可实现双极 ±15 V，使用+30.5 V（或更高）电源时可实现单极 0 V 至 +30 V。使用5.5 V参考且配合更高电源，可扩展至双极 ±16.5 V 或单极 0 V 至 +33 V。器件在制造时已校正以获得极低的零码和增益误差，并支持系统级校准。输出范围可通过DAC偏移寄存器进行偏移调整。

功能说明

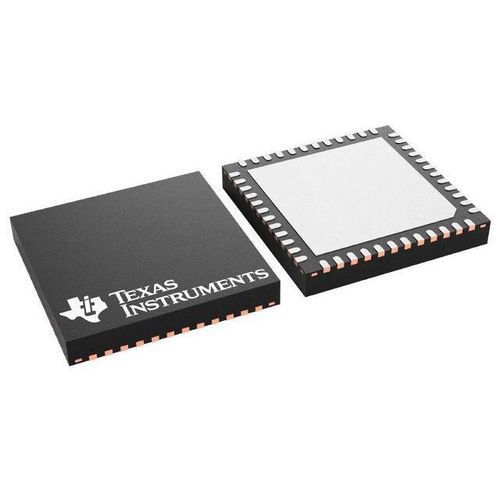

DAC7718配备标准高速SPI串行接口，最高可达50 MHz，兼容1.8 V、3 V和5 V逻辑。输入数据为双缓冲结构。异步LDAC输入将数据从数据寄存器传送到DAC锁存器。异步CLR输入将八路DAC输出全部置于AGND。VMON监测输出通过多路复用器连接内部选定信号及两个外部输入。该器件与DAC8718和DAC8218在引脚和功能上兼容。可用封装包括QFN-48（7×7 mm）和TQFP-64（10×10 mm）。

主要功能

• 8通道，12位分辨率
• 双极输出范围：±2 V 至 ±16.5 V（取决于VREF和电源）
• 单极输出范围：0 V 至 +33 V（取决于VREF和电源）
• 低功耗：约14.4 mW/通道（双极供电条件）
• 相对精度（INL）：最大1 LSB
• 低零点/满量程误差：±1 LSB 最大
• 支持系统级校准（片上偏置和增益校准）
• 低毛刺能量：约4 nV·s
• 稳定时间：15 µs
• 通道监测输出（VMON）
• 可编程增益 ×4 / ×6 与可编程偏移
• SPI最高50 MHz，兼容1.8 V / 3 V / 5 V
• 施密特触发输入；支持菊花链并增强睡眠模式

应用

• 自动测试设备与仪器
• PLC及工业过程控制
• 通信与信号发生

评估与开发
提供评估模块（DAC7718EVM）以验证功能与性能；评估套件包含评估板和用于台架测试的GUI软件，便于开发与验证。

器件参数

• 分辨率：12 位
• 通道数：8
• 接口类型：SPI，最高50 MHz（兼容1.8 V / 3 V / 5 V）
• 输出类型：缓冲电压输出
• 输出电压范围：双极可达 ±16.5 V；单极可达 0–+33 V（视VREF和电源而定）
• INL（最大）：1 LSB
• 稳定时间：15 µs
• 参考：外部（支持5 V或5.5 V参考）
• 典型功耗：约115 mW（整器件）；约14.4 mW/通道（双极条件）
• 毛刺能量：约4 nV·s
• 工作温度范围：−40 °C 至 +85 °C
