模拟信号变流器 DAC8562
双通道数字

模拟信号变流器 - DAC8562 - Texas Instruments - 双通道 / 数字
模拟信号变流器 - DAC8562 - Texas Instruments - 双通道 / 数字

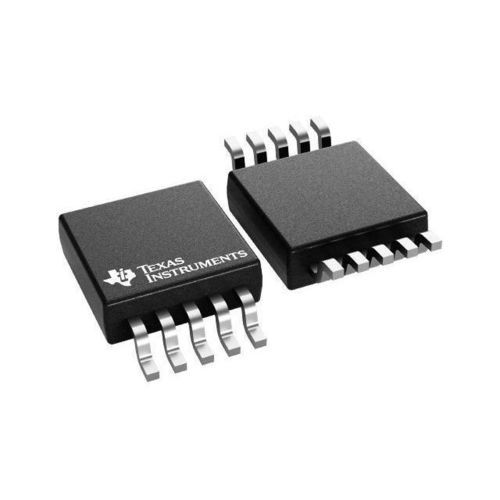

模拟信号变流器 - DAC8562 - Texas Instruments - 双通道 / 数字 - 图像 - 2
添加到我的收藏夹
添加到产品对比表

产品规格型号

信号类型
模拟
其他特性
数字, 双通道

产品介绍

概述 DAC8562 是一款 16 位、双通道、低功耗的缓冲电压输出数模转换器,内置 2.5 V 参考(典型温漂 4 ppm/°C)。内部基准支持 2.5 V 或 5 V 全量程选项,REFIN/REFOUT 引脚可源/吸电流最高达 20 mA。器件单调,线性度优异且毛刺能量极低,支持兼容 SPI/QSPI/Microwire/DSP 的三线串行接口,最高时钟速率可达 50 MHz。

功能说明 DACxx62 系列在上电时输出为零刻度,直到写入有效代码(上电复位至零刻度)。器件提供低功耗与掉电模式(5 V 时掉电电流典型约 550 nA),并有小封装选项,适用于便携式与电池供电设备。DACxx62 系列型号在家族内可直接互换。

主要特性
  • 双通道,16 位分辨率
  • 缓冲电压输出(轨到轨输出缓冲)
  • 内部 2.5 V 参考(2.5 V 输出或 5 V 全量程选项)
  • 外/内双向参考(REFIN/REFOUT)
  • 极低毛刺脉冲:0.1 nV·s(典型)
  • 50 MHz SPI,输入带施密特触发(兼容 SPI/QSPI/Microwire/DSP)
  • 支持 LDAC 与 CLR 功能,用于同步更新与清零
  • 掉电功能,超低待机电流
  • 宽电源范围:2.7 V 至 5.5 V
  • 上电复位至零刻度(DACxx62)
  • 封装:WSON-10(3 mm × 3 mm)与 VSSOP-10
  • 工作温度范围:–40°C 至 125°C

参数 分辨率(位) | 16
DAC 通道数 | 2
接口类型 | SPI
输出类型 | 缓冲电压输出
输出电压范围(V) | 0 至 5.5
INL(最大)(±LSB) | 12
稳态时间(µs) | 7
参考类型 | 外部, 内部
架构 | String
特性 | 电流源/吸型 DAC
采样/更新速率(Msps) | 0.1
功耗(典型)(mW) | 0.5(表格) / 约 4 mW 典型(5 V AVDD 包括内置参考电流)
工作温度范围(°C) | -40 至 125
产品类型 | 精密 DAC

附加技术说明 内置参考典型温漂为 4 ppm/°C(最大 10 ppm/°C),内部基准初始精度典型 ±5 mV。REFIN/REFOUT 引脚可源/吸电流最高达 20 mA。功耗典型值随测量方法不同而存在差异;掉电时电流可降至约 550 nA(5 V)。DACxx62 旨在最大限度减少码间瞬态与毛刺能量,适合对精度和低干扰有要求的应用。

特性/规格摘要
  • 型号:DAC8562(16 位,双通道)
  • 分辨率:16 位
  • 通道数:2(双通道)
  • 输出:缓冲电压输出,轨到轨缓冲
  • 输出范围:0 V 至 5.5 V(支持 2.5 V 或 5 V 全量程)
  • 参考:内置 2.5 V(4 ppm/°C 典型)或外部参考输入
  • 参考精度:内部参考初始 ±5 mV
  • 参考源/汲能力:可达 20 mA
  • 接口:兼容 SPI,最高 50 MHz
  • 毛刺脉冲:0.1 nV·s(典型)
  • INL(最大):12 ±LSB
  • 稳态时间:7 µs
  • 电源:2.7 V 至 5.5 V
  • 功耗:表格典型 0.5 mW;系统典型约 4 mW(5 V AVDD 包括内置参考);支持掉电(约 550 nA @ 5 V)
  • 温度范围:–40°C 至 125°C
  • 封装:WSON-10(3 mm × 3 mm)与 VSSOP-10
