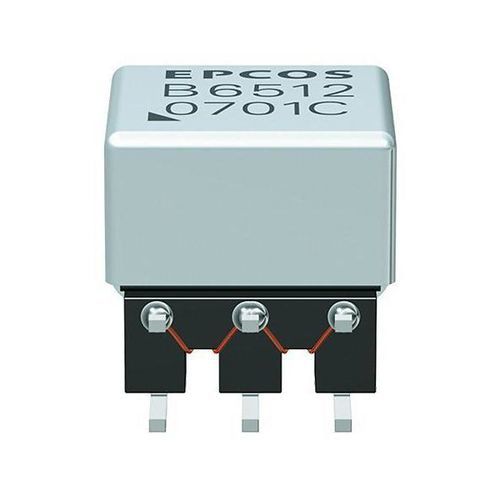

隔离变压器 EP6

封装汽车应用用于传感器

概述
本目录项为用于汽车超声波传感器应用的SMT隔离变压器。包含EP6样品套件信息、数据表参考以及用于评估和设计导入的产品资源。

数据表（选摘）
磁芯形状 | 标称电感 (mH) | 工作频率 (kHz) | 型号
EP6 Sample Kit | --- | 50 | B78416X0001

样品套件

• EP6 Sample Kit：包含EP6系列的代表性SMT隔离变压器，用于评估和设计导入。
• 典型匝比 N1:N2:Np 为 1:1:8.42 到 1:1:15。
• 电感范围 L 为 0.23 mH 到 5 mH。

订购
订购编号：B78416X1（样品套件标识符，在产品页面显示）。

技术规格

• 磁芯形状：EP6（样品套件）
• 工作频率：50 kHz（样品套件标注）
• 电感（标称）：样品套件项未指定（各单件参数不同）
• 匝比范围：N1:N2:Np 从 1:1:8.42 到 1:1:15
• 电感范围：0.23 mH 到 5 mH
• 代表性产品系列名称：EP6 系列（SMT 隔离变压器）
