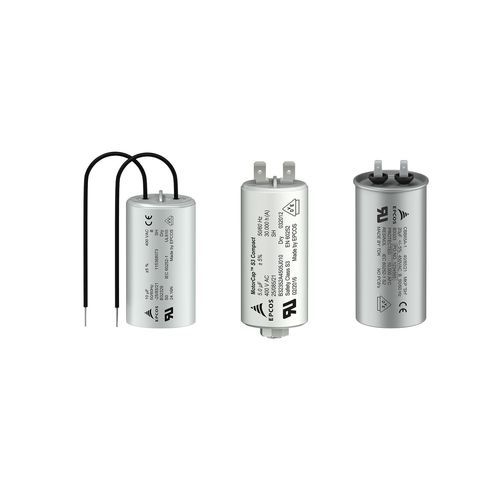

薄膜电容器 B3232 series

聚丙烯膜圆柱形交流

概述
用于电机启动（motor-start）和运行（motor-run）应用的交流薄膜电容器。符合 IEC 60252-1 的安全等级 S0、S2、S3，并具备 UL、VDE、TÜV、CQC、ISI、JIS 等认证。额定电压随型号不同在 250 V AC 至 480 V AC 之间。特定系列的最高工作温度可达 +100 °C。

特性

• 覆盖安全等级 S0、S2、S3 的完整产品系列
• 设计符合 IEC 60252-1 及 UL 810 的相关规格
• 工作温度最高至 +100 °C
• 部分型号可提供最高 A 级（30,000 小时）的寿命选项

客户收益
节省

• 薄膜聚丙烯技术实现体积小型化
• 更高的封装密度节省装配空间
• 寿命延长减少更换与维护

电气性能

• 基于先进聚丙烯薄膜的长期使用寿命
• 自愈型介质，在交流应力下提高可靠性

机械特性

• 铝罐、塑料罐等紧凑结构
• 多种端子选项：Fast-on、绝缘导线、双芯电缆
• 固定方式：卡扣固定、M8 螺栓等

环境

• 无铅，符合 RoHS 要求
• 在环境责任感较强的工厂制造

数据表（节选）
额定电压 (V AC) | 安全等级 IEC 60252-1 | 认证 | UL 810 认可 | 预期寿命 (h) | 型号
250, 400 | S0 | UL, VDE | construction only | 10000 | B32329B/C
250, 400 | S0 | UL, VDE | construction only | 10000 | B32321B/C, B32323B/C
250 - 480 | S0 | VDE | — | 3000, 10000 | B32328A
250 - 480 | S0 | VDE | — | 3000, 10000 | B32320B/C, B32322B/C
400 | S3 | VDE | component | 10000 | B32355C
450 | S2 | UL, VDE | component | 30000 | B33335B6
450 | S2 | UL, VDE | component | 30000 | B33331B6
450 | S2 | UL, VDE | component | 10000 | B33331I6
450 | S2 | TÜV, UL | component | 10000 | B32335I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32333I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32330I6
400 / 450 | S3 | UL, VDE | component | 30000 | B32356B
400 / 450 | S3 | UL, VDE | component | 30000 | B32355A
400 / 450 | S3 | UL, VDE | component | 30000 | B32350A, B32352A

应用（示例）

• 家用电器：洗衣机、干衣机、冰箱
• 压缩机、泵、风扇及通用电机驱动

技术规格

• 安全等级：S0、S2、S3（符合 IEC 60252-1）
• 额定电压：250 V AC、400 V AC、450 V AC，最高可达 480 V AC（取决于型号）
• 最大工作温度：最高 +100 °C（IEC 60252-1）
• 认证：UL、VDE、TÜV、CQC、ISI、JIS、CE（取决于型号）
• 寿命：部分型号最高达 A 级（30,000 小时）；其他等级为 3,000 小时、10,000 小时、30,000 小时
• 结构形式：铝罐、塑料罐、带螺栓、带锁紧夹、树脂顶盖
• 端子：Fast-on、绝缘铜线、双芯电缆
• 固定：卡扣、M8 及其他选项
• 电气：聚丙烯薄膜、自愈型介质
• 环境：无铅（RoHS 合规）
