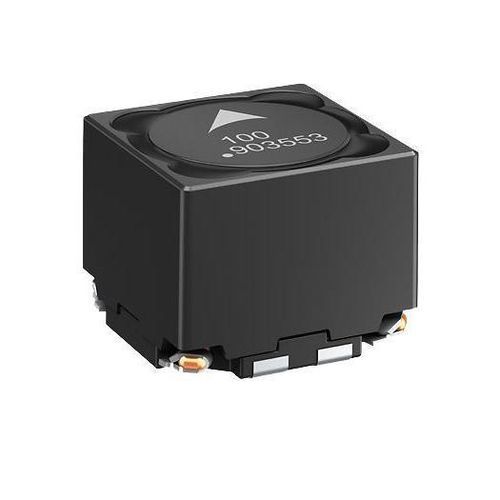

磁性电感器 B82464D6

直流电绝缘直流

简介
双绕组耦合电感器用于非隔离DC/DC拓扑、作为储能电感或在反激转换器中作为变压器，并可作为电源线的共模电感。该系列耦合系数可达99%，绕组间功能性绝缘可达500 V。

主要特性

• 额定电流最高可达7.05 A
• 饱和电流最高可达16.1 A（视系列而定）
• 极低的直流电阻RDC，可低至0.018 Ω
• 耦合系数可达99%
• 绕组间功能性耐压可达500 V
• 最高工作温度可达150 °C

结构

• 两绕组紧密磁性耦合
• 绕组连接激光焊接
• 设计以满足机械和热学稳健性

灵活应用

• 1:1 变压器应用
• 两个单独电感串联或并联配置
• 用于多相转换器的共模或差模应用

可用封装尺寸及电气范围概览
封装 (mm)

• 12.5 x 12.5 x 10.5
• 12.5 x 12.5 x 8.5
• 10.4 x 10.4 x 6.3
• 7.3 x 7.3 x 4.8

按尺寸的电感范围 (µH)

• 3.9 – 47 µH
• 2.0 – 100 µH
• 2.2 – 47 µH
• 2.2 – 47 µH

按尺寸的饱和电流范围 (A)

• 4.7 – 16.1 A
• 2.2 – 15 A
• 1.71 – 6.17 A
• 1.1 – 5.6 A

常见问题（节选）
什么是耦合电感？
耦合电感在同一磁芯上有两个绕组，使得 L1 和 L2 磁性耦合；磁芯中存储的能量可以在绕组之间传递。磁性耦合效率由耦合系数 k 描述。

耦合系数如何定义？
耦合系数 k 定量表示绕组间磁耦合效率，可由单个绕组及组合绕组的电感计算得出（具体公式请参见制造商技术资料）。

使用耦合电感有哪些好处？
紧密耦合可将纹波电流在绕组间分配，从而降低每个绕组所需的电感值。使用双绕组电感替代两个单独电感可减少器件数量并节省 PCB 空间。

DC/DC 转换器拓扑（应用示例）
SEPIC
适用于电池供电和汽车场景，当输出可能高于或低于输入时；耦合电感有助于降低纹波电流和磁芯损耗。

ZETA
ZETA 转换器提供连续输出电流且纹波低；为非隔离结构，通常使用单个降压控制器实现。

CuK
CuK 拓扑可生成反向或调节的输出，具有连续电流和低纹波；不与输入隔离。

Flyback
在反激转换器中用作储能电感或变压器；在需要时可提供最大500 V 的功能性绝缘。由于开关管上会产生高电压尖峰，需注意 EMC 滤波。

多输出 Buck
耦合电感可使单个降压调节器产生辅助或第二输出，从而减少电路复杂度、成本和板上空间。

技术规格

• 耦合系数：最高可达99%
• 绕组间功能性耐压：最高可达500 V
• 电感范围：2.0 µH 至 100 µH（取决于系列）
• 饱和电流（典型）：最高可达16.1 A（取决于系列）
• 额定电流（典型）：最高可达7.05 A
• 直流电阻（RDC）：低至0.018 Ω
• 最高工作温度：最高可达150 °C
• 设计选项：磁性屏蔽、屏蔽与耦合
• 机械特性：激光焊接绕组，机械和热学鲁棒性
