模拟软件 TiwaP-1

可视化编程动画制作

对话软件为数控程序的创建、仿真与自动运行提供交互式支持，旨在减少操作人员工作量并加快程序验证流程。

概述

• 基于对话的系统，简化数控程序输入、仿真与自动执行，适配Takisawa机床及兼容控制器。
• 设计目标是减少操作人员对G代码的直接输入需求，缩短编程与验证周期。

TiwaP-1（交互式编程系统）

• 完整的交互式环境，用于创建、仿真与执行加工程序，无需掌握G代码。
• 通过符号键与对话界面实现直观输入，便于生成加工顺序。

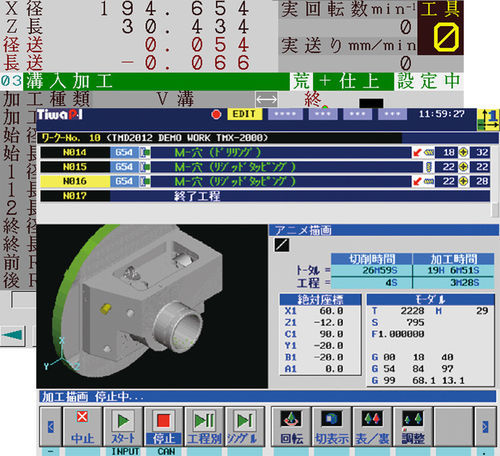

• 通过切削结果的3D动画和刀具路径显示完成程序验证。
• 在运行过程中自动识别主轴与工艺顺序，优化主轴控制与C轴回零。

RAKU-RAKU TURN

• 以RAKU-RAKU Expert形式提供的对话软件，适用于TAC系列CNC车床。
• 全面支持2轴车削程序编写、加工仿真与程序自动运行，简化车削工艺流程。

FANUC iCAP T（PANEL iH Pro）

• 除符号键输入外，还支持CAD数据导入（2D/3D DXF、IGES格式）。
• 支持车削及包括斜面在内的铣削加工，适用于车铣复合应用。
• 自动工序定义功能可根据CAD与对话输入生成加工序列，从而缩短编程时间。

特征 / 规格

• 品牌: Takisawa Machine Tool Co., Ltd.
• 型号: TiwaP-1
• 主要功能: 交互式程序输入、程序仿真（3D动画）、程序执行/自动运行。
• 支持的CNC类型: TAC系列（RAKU-RAKU Expert）、通用车床及通过FANUC iCAP T支持铣削功能的控制器。
• 支持的CAD格式: DXF、IGES（2D/3D）。
• 支持的加工类型: 车削（2轴）、包括斜面在内的铣削。
• 自动化特性: 自动识别主轴控制、自动C轴回零、自动工序定义以减少编程时间。
