模拟软件 iHMI

编程监控用于工具管理

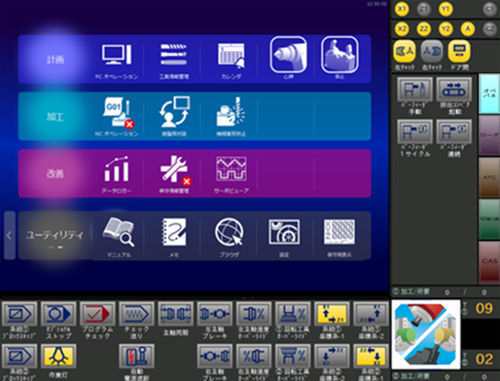

iHMI软件是TAKISAWA为机床提供的人机界面（HMI）软件，旨在简化操作人员的生产流程，支持程序的创建与编辑，并在车间现场提供用于计划、加工和防错的过程功能。

主要功能

• 防止疏忽和误操作的功能以减少操作员错误
• iHMI Machining Program Creation Support，用于程序的编辑与创建
• 交互式车床编程（PANEL iH Pro）
• 基于3D仿真的机床碰撞预防功能（PANEL iH Pro）

加工循环
在程序编辑画面中可创建和管理车削循环与铣削循环，便于工艺的标准化与重复执行。

TAKISAWA 原创功能
标配多种TAKISAWA专用屏幕与模块；通过垂直软键可即时切换屏幕，实现对所需功能的快速访问。

尾座画面
可在屏幕上设置尾座的按压位置、推力及相关参数，以控制夹持状态。

中心架画面
可在屏幕上设置中心架位置，以控制车削过程中的工件支撑。

ATC 画面
显示自动换刀器（ATC）状态、刀位号及相关刀具管理信息，便于换刀监控。

机床碰撞预防（PANEL iH Pro）
基于3D机床模型和机床预览位置进行仿真，提前检测潜在碰撞并安全停止机床；毛坯和夹具可以使用标准形状或来自CAD的STL、DXF等模型文件定义。

FANUC iCAP T（PANEL iH Pro）
接受CAD输入模式（符号键输入以及2D/3D DXF、IGES格式），支持包括斜面在内的铣削加工及车削，并通过自动工序定义减少编程时间。

规格 / 技术参数

• 品牌：TAKISAWA Machine Tool Co., Ltd.
• 产品：人机界面软件（iHMI）
• 型号 / 名称：iHMI（支持 PANEL iH Pro 功能）
• PANEL iH Pro 功能：交互式车床编程、机床碰撞预防、FANUC iCAP T 支持
• 仿真 / 碰撞检测：基于3D机床模型的仿真；支持使用 STL、DXF 定义毛坯/夹具
• 支持 CAD 格式：2D/3D DXF、IGES；接受 STL、DXF 等模型文件
• 支持工序：车削循环和铣削循环；支持包含斜面的铣削
• 界面功能：垂直软键实现即时屏幕切换；专用尾座、中心架与 ATC 画面
• 程序创建：iHMI Machining Program Creation Support；自动工序定义以减少编程时间
• 质量 / 合作：为 CGTech "Technology Partner Program" 成员（支持 Vericut 兼容性）
