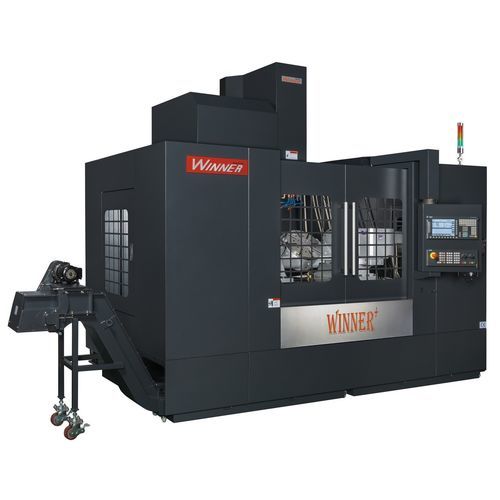

立式CNC加工中心 VMC-L1100-L13003轴立柱BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 主轴头
- BT40
- 工具数量
- 16工具
- 应用
- 用于重型作业
- 其他特性
- 高精度, 高刚性
- X轴
1,100 mm, 1,300 mm
(43 in, 51 in)- Y轴
650 mm, 700 mm
(26 in, 28 in)- Z轴
650 mm, 700 mm
(26 in, 28 in)- 转速
8,000 rpm
(50,265 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X轴进给速度
24 m/min
- Y轴进给速度
24 m/min
- Z轴进给速度
20 m/min
- 最大台面负荷
700 kg
(1,543 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 总重量
8,500 kg, 8,900 kg
(18,739.29 lb, 19,621.14 lb)- 整体长度
310 cm, 320 cm
(122 in, 126 in)- 整体宽度
300 cm
(118.1 in)- 总高度
269 cm, 275 cm
(105.9 in, 108.3 in)
产品介绍
三軸為精密研磨高剛性硬軌設計及肋條TURCITE-B塗層
Ｚ軸安裝配重裝置或升級馬達.，主軸頭部加工更為平穩，確保加工時的穩定精度
三軸伺服馬達與精密高速滾珠螺桿直結傳動，增強剛性及提高精密度
主軸採用精密斜角滾珠軸承高速高精密，標準轉速為8000rpm
刀臂式刀庫24支刀的是標準裝備
主結構鑄件採用高品質的鑄鐵，組織穩定，永久確保品質
超強鑄件設計，合理的結構強度及加強肋的搭配，提供機械之剛性
底座寬實，立柱為箱型結構體，鞍座加寬加長，重荷全支撐設計，結構堅實，可確保加工時之重負荷能力
高剛性高精度的鑄件及肋骨提供超剛性重負荷切削
鑄件經由有限元素分析法電腦計算分析，合理的結構強度及加強t軔的搭配，提供機械之高剛性
箱型主軸結構，重荷全支撐設計，結構堅實，可確保加工時之重負荷能力及機台壽命
雙排屑設計-側邊雙排屑，螺旋式的捲屑器，有效又快速地將加工屑運到機器後方集中清除
