PTC加热组件 LCH series

脉冲空气式板翼型

产品概述

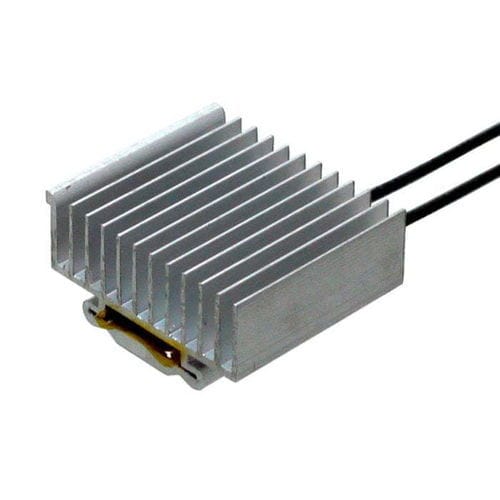

Taiwan KLC 的 PTC 导热器（LCH 系列，LCH-A ~ LCH-M）为自我调节的固态加热元件，提供多种形态、长度及安装/出线选项。配置包括铝挤压散热鳍片型和 PTC 热板型；部分型号可选配风扇以加速散热。

产品特性

• 自我调节的 PTC 特性，用于温度控制
• 宽功率范围（根据型号 6 W ~ 约2000 W）
• 针对特定加热应用的较低电能消耗
• 与纯风扇加热器相比噪音低（风扇为可选项）
• 可覆盖宽电压范围（通常 AC/DC 12 V–520/600 V，视型号而定）
• 铝制散热外壳（AL6061 / AL6063）及热板选项
• 可提供多种布线与安装定制选项

新功能 / 多档加热
多档加热选项可在单一加热单元内提供两档或三档温度设定，并可应用于多种 LCH 型号（LCH-A 至 LCH-I）。LCH-M 为新推出的 PTC 热板型，提供多种标准表面温度选项。

应用
适用于电子温度维护及中低温加热场景：PC 主板保温、医疗与美容设备、蒸汽熨斗、湿度控制、防霜、空气净化器、健康治疗设备等类似应用。

通用规格

• 品牌：KLC Corporation（KLC / Taiwan King Lung Chin PTC Co., Ltd.）
• 产品系列 / 型号：LCH 系列（LCH-A ~ LCH-M）
• 功率范围：6 W ~ 2000 W（视型号而定）
• 表面温度（典型）：约60 °C 至约240 °C（视型号而定）
• 电压：AC/DC 12 V ~ 520 V（一般）；部分型号可达 600 V；可定制更高电压
• 外壳材料：铝 AL6061 / AL6063（鳍片型）
• 标准导线：22 AWG，210 mm（黑色）为标准配置
• 选项：多档加热、风扇辅助款、多个出线口、连接器、固定板、三相出线等

应用注意事项

• PTC 的功率（W）随散热条件变化：在散热较差（无气流）时表面温度可能逼近居里点，功率随之下降；在散热良好时功率上升以维持自我调节。
• 所列最大功率基于有效热传递条件（多数型号表面约240 °C，个别约220 °C）。实际输出功率受接触材料、散热器、散热面积、环境温度和气流影响，通常为最大值的约5%–80%；用于间接加热水时通常约为最大值的15%–60%。
• 可按特殊要求提供定制型号与模具选项（可能产生模具费用）。
• 低表面温度下相对功率计算示例：相对功率(@120 °C) ≈ 最大功率 × (120 °C – 环境温度) / (240 °C – 环境温度)；实际结果视应用情况而定。

尺寸与标准型号（部分）
各 LCH 型号具有各自的鳍片配置和可选长度。常见型号：LCH-A、LCH-B、LCH-C、LCH-D、LCH-E、LCH-F、LCH-G、LCH-H、LCH-I、LCH-J（定制示例）、LCH-K（定制示例）、LCH-M（PTC 热板）。

LCH-H 至 LCH-M — 关键摘要
功率范围：6 W ~ 2000 W
示例尺寸：LCH-H: 39.5 × 19.5 × L mm；LCH-IA: 55 × 28 × L mm；LCH-IB: 70 × 28.5 × L mm；LCH-M（示例）：30 × 35 × L mm
最高表面温度：通常约220–240 °C（视型号）
电压范围：AC/DC 12 V ~ 600 V（视型号）
外观材质：铝 AL6061 / AL6063
风扇：LCH-I、LCH-K、LCH-M 可选配风扇以加速传热

LCH-M 型 — 选定型号与标准长度/温度选项
示例型号与长度：LCH-MX1024（L=60 mm）、LCH-MX2048（L=100 mm）、LCH-MX3060（L=150 mm）、LCH-MX4072（L=200 mm）。表面温度选项（示例）：230 °C ±20 °C、200 °C ±20 °C、170 °C ±20 °C、110 °C ±20 °C、90 °C ±20 °C。

出线与设计选项

• 单侧出线（标准）
• 双侧出线
• 带接头的导线
• 带母压接端子与固定孔的导线（请指定孔位）
• 带定制固定孔或不锈钢固定板的 PTC 导体
• 三相供电导线出口（新选项）

定制说明
若未特别指定，标准供货为：无端子、单侧出线的 PTC 导热器。可根据应用需求进行多种机械和电气修改；可能产生模具费用。

技术规格

• 品牌：KLC Corporation
• 型号系列：LCH 系列（LCH-A ~ LCH-M）
• 功率：6 W ~ 2000 W（视型号而定）
• 表面温度：高达约240 °C（視型号）
• 电压：AC/DC 12 V ~ 520/600 V（視型号）；可定制
• 外壳材料（鳍片）：铝 AL6061 / AL6063
• 标准导线：22 AWG，210 mm
• 主要选项：多档加热、风扇辅助、多个出线口、接头、固定板、三相出线
