电动对流加热器 LCH series

交流直流三相

产品概述

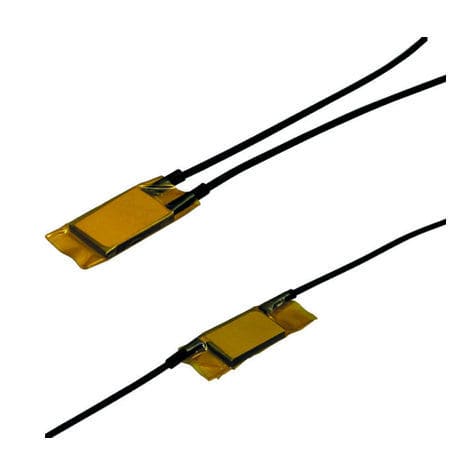

LCH 系列为自调节 PTC 热传导器，提供多种尺寸与安装选项。适用于中低温加热场景，包含铝散热片的自然对流型号和可选装风扇以实现强制散热的空气加热型号。

主要特性

• 自调节 PTC 特性，可自动调节输出功率
• 功率范围宽：6–2000 W（视型号）
• 电压选项：AC/DC 12 V – 600 V（视型号）
• 对流型号采用铝散热片（AL6061 / AL6063）结构
• 散热片型号运行噪音低；部分型号可选配风扇
• 标准导线：22 AWG，210 mm（黑色）；支持定制布线
• 尺寸、散热片形状、导线出口、端子与安装孔可定制

多级加热
LCH 类型支持 2 级或 3 级多级加热选项，可在单一单元内实现多种温度设定以提高控温灵活性。

应用
典型应用：PC 主板保温/保护、蒸汽熨斗、湿度控制、防霜、医疗与美容设备、空气净化器、电子加热模块及其他中低温加热产品。

一般规格

• 功率范围：6 W – ~2000 W（视型号）
• 表面温度：通常 60°C – 240°C（部分型号约 220°C）
• 电压：AC/DC 12 V – 520 V（标准）；部分型号可至 600 V
• 标准导线：22 AWG，210 mm
• 外壳材料（部分类型）：铝 AL6061 / AL6063

使用注意

• 输出功率与表面温度受环境温度、气流及接触/散热条件影响。
• 在低散热条件下（无气流）表面温度可能接近居里温度，功率下降；在高散热条件下功率上升以调节温度。
• 规格表中的最大功率基于接近最大表面温度的条件；实际应用中输出功率通常为最大值的约 5%–80%，取决于散热方式。
• 实际性能会随接触材料、散热器、散热面积、环境条件与安装方式而变化。
• 可按需定制尺寸、散热片、导线出口、端子和安装孔（可能产生模具费用）。

尺寸与导线选项

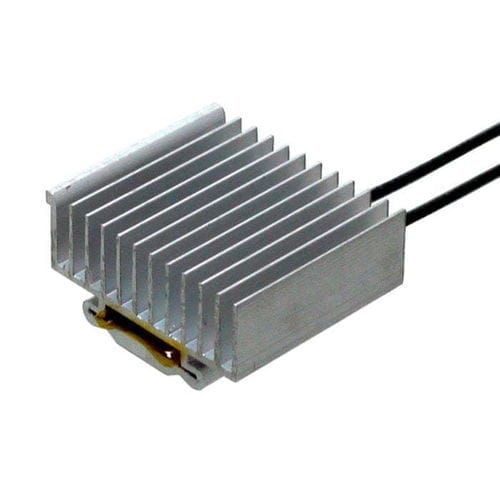

标准型号包括 LCH‑A 至 LCH‑M。LCH‑H 至 LCH‑M 家族配备铝散热片以支持自然对流。导线输出与设计选项：单侧或双侧导线出口、带接头导线、带母端子导线、不锈钢安装板、三相导线出口（新选项）等。未指定时默认单侧导线出口且无端子。

LCH‑H ~ LCH‑M 概要
功率范围：6 W ~ 2000 W
最大表面温度：约 220°C – 240°C（视型号）
电压范围：AC/DC 12 V ~ 600 V（视型号）
尺寸示例（W×H×L mm）：LCH‑H 39.5 × 19.5 × L；LCH‑IA 55 × 28 × L；LCH‑IB 70 × 28.5 × L；LCH‑M 30 × 35 × L
外壳材料：铝 AL6061/6063
部分型号（LCH‑I、LCH‑K、LCH‑M）可选装风扇以加快散热。

新 LCH‑M 型号（要点）
LCH‑M 示例型号：LCH‑MX1024、LCH‑MX1036、LCH‑MX2024、LCH‑MX2036、LCH‑MX2048、LCH‑MX3060 等。示例名义长度：MX1024 L = 60 mm；MX2048 L = 100 mm；MX3060 L = 150 mm；MX4072 L = 200 mm。表面温度选项：230°C ±20°C、200°C ±20°C、170°C ±20°C、110°C ±20°C、90°C ±20°C。

技术特性

• 产品系列：PTC 热传导器（LCH 系列）
• 典型功率范围：6 W – ~2000 W
• 典型表面温度范围：~60°C – 240°C
• 电压选项：AC/DC 12 V – 520 V（标准），可定制更高电压
• 导线：22 AWG，210 mm（标准）
• 外壳：带散热片类型为铝制
• 设计选项：A–M 型、散热片型式、导线出口、端子、不锈钢板、风扇选项、三相输出
