电动加热器 ClearView™

带温度探头紧凑型

概述

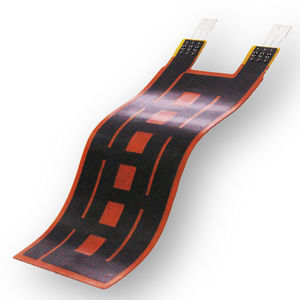

KLC 的 ClearView™ 超薄柔性加热器平台为聚酰亚胺 (PI) PTC 加热片，专为防止镜头起雾、快速除冰/化霜并保持 ADAS 摄像头、LiDAR 及高级视觉系统的光学清晰度而设计。产品为 0.22 mm ±0.05 mm 超薄柔性加热器，提供集成热敏传感器与 EMI/RFI 屏蔽选项，在恶劣环境下实现无干扰光学性能与均匀热分布。

主要特点

• 超薄结构：0.22 mm（不含胶粘剂），便于集成且不致光学畸变。
• 宽工作温度范围并经热冲击可靠性验证。
• 汽车级制造准备（IATF 16949）与高耐久性（>1,000,000 次开/关循环）。
• 可选集成 NTC/热敏电阻，实现闭环温控。
• 零干扰 EMI/RFI 屏蔽，保护相邻雷达与 LiDAR 系统。
• 响应快速：功率密度分布优化，约 15 秒内达到工作温度。
• 工作电压可定制：1.5 V–600 V AC/DC（可提供定制电压）。

应用

• ADAS 摄像头镜头与汽车自动驾驶光学系统
• LiDAR 传感器防凝冰与除冰
• 无人机/UAV 导航相机与高空成像
• 室外 CCTV 与监控镜头，保障极端天气下 24/7 可见性
• 精密光学和嵌入式传感器的局部加热

规格

• Brand: KLC (KLC Corporation)
• 型号 / 系列: ClearView™
• 材料：汽车级聚酰亚胺 (PI)，等同 Kapton
• 厚度：0.22 mm ±0.05 mm（不含胶粘剂）
• 工作电压：1.5 V – 600 V AC/DC（可定制）
• 工作温度范围：-60°C 至 +200°C（短期峰值 220°C）
• 最大功率密度：最高 1.5 W/cm²（连续，风冷）
• 热均匀性：高精度蚀刻箔，最小化图像畸变
• 耐久性：>1,000,000 次开/关循环
• 集成保护：可选 NTC/热敏电阻以支持闭环控制
• 标准胶粘剂：3M 467MP PSA（>150°C 可选硅胶粘剂）
• 认证：UL E315621 (cUL), CE, IATF 16949, ISO 9001；符合 RoHS 3.0 与 REACH

功率密度 vs 温升 (ΔT)
功率密度：高达 1.5 W/cm²（可定制快速加热）。典型 ΔT 值：

• +20°C — Ø13 mm: 0.1422 — Ø25 mm: 0.0927 — Ø50 mm: 0.0806
• +60°C — Ø13 mm: 0.4623 — Ø25 mm: 0.2908 — Ø50 mm: 0.2500
• +80°C — Ø13 mm: 0.6380 — Ø25 mm: 0.4046 — Ø50 mm: 0.3482

安装与使用注意

• 推荐粘接：使用 3M 467MP PSA，保持无气泡、全面接触以避免局部过热与光路畸变。
• 对于高功率/低电阻加热器（<10 Ω）切勿空载通电；确保与散热体紧密接触或采用机械夹紧。
• 防振安装：采用金属板夹具式安装；切勿自行钻孔——请请求预工程化安装孔以避免切断加热线路。
• 对于持续高温（>160°C）或真空/航天应用：采用 FEP 覆膜或机械夹紧；标准 PSA 胶粘剂不适用于持续极端温度或低温条件。

常见问答要点

• 推荐镜头温差：汽车摄像头建议保持镜头比环境温度高约 10°C–15°C 以防起雾。
• 提高预热速度：在安全范围内提高功率密度（最大 1.5 W/cm²）、用绝缘或高导热支撑减少热损失，或调整电压（P ∝ V²），同时遵守电气安全。
• 柔性加热器 vs 外壳风扇加热：在局部受限空间的精密加热场景下优先使用柔性加热器；需要加热整个外壳时风扇更合适。
