电柜加热器

电动定制盒用

概述

• 瞬时且高效的局部加热
• 提供多种标准外径和温升参考
• 超薄、柔性且易于集成
• 具备工业应用所需的认证选项
• 紧凑设计，导线为标准长度

产品说明

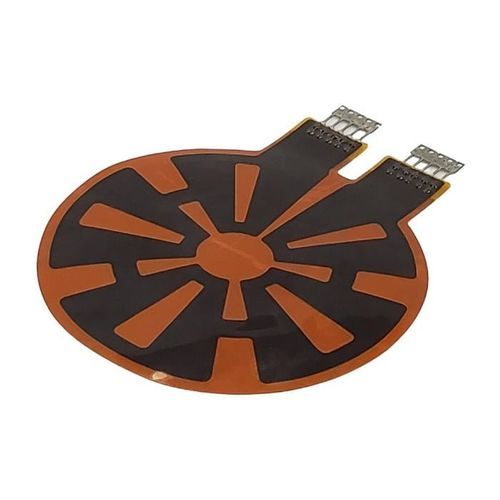

KLC Corporation 提供一套丰富的超薄圆形柔性加热片标准系列，适用于工业和电子应用。本页面所示的 120V 圆形加热片覆盖多种直径和 ΔT 参考值，支持交流或直流电源。在提交定制设计前，建议先选择与规格最接近的标准型号进行概念验证（PoC）。标准引出线长度：200 mm（20 cm），如需另行规定请提前说明。

可用标准圆形类型（示例）

• 标准 3V 圆形柔性加热片（电池供电）
• 标准 5V 圆形柔性加热片（USB 供电）
• 标准 12V 圆形柔性加热片（AC/DC 通用）
• 标准 24V 圆形柔性加热片（AC/DC 通用）
• 标准 110V 圆形柔性加热片（AC/DC 通用）
• 标准 120V 圆形柔性加热片（AC/DC 通用）
• 标准 220V 圆形柔性加热片（AC/DC 通用）
• 标准 230V 圆形柔性加热片（AC/DC 通用）
• 标准 240V 圆形柔性加热片（AC/DC 通用）
• 其他标准圆形柔性加热片

注意事项

• “温升”值仅作参考；实际温升受环境温度与应用条件影响。
• 当功率密度 (W/cm2) 大于 0.8 W/cm2 时，建议使用夹紧安装方式。
• 对于标准圆形加热片，外径 (A) 必须大于内径 (B)。

标准柔性加热片 — 圆形 120V — 数据表（表头 + 前 20 行示例）
序号 | 型号 | 外径 (mm) | 内径 (mm) | 温升参考 (℃) | 功率密度 (W/cm2) | 功率 (W) | 电阻 (Ω) | 电流 (A)
1 | TSC010d000CR70500 | 10 | 0 | 30 | 0.25 | 0.2 | 70500 | 0.002
2 | TSC010d000CR33400 | 10 | 0 | 60 | 0.55 | 0.43 | 33400 | 0.004
3 | TSC010d000CR21000 | 10 | 0 | 90 | 0.88 | 0.69 | 21000 | 0.006
4 | TSC010d000CR15800 | 10 | 0 | 120 | 1.16 | 0.91 | 15800 | 0.008
5 | TSC010d000CR11900 | 10 | 0 | 150 | 1.54 | 1.21 | 11900 | 0.01
6 | TSC010d000CR9410 | 10 | 0 | 180 | 1.95 | 1.53 | 9410 | 0.013
7 | TSC010d000CR7470 | 10 | 0 | 210 | 2.46 | 1.93 | 7470 | 0.016
8 | TSC010d005CR44600 | 10 | 5 | 60 | 0.54 | 0.32 | 44600 | 0.003
9 | TSC010d005CR28000 | 10 | 5 | 90 | 0.87 | 0.51 | 28000 | 0.004
10 | TSC010d005CR21000 | 10 | 5 | 120 | 1.17 | 0.69 | 21000 | 0.006
11 | TSC010d005CR15800 | 10 | 5 | 150 | 1.54 | 0.91 | 15800 | 0.008
12 | TSC010d005CR12600 | 10 | 5 | 180 | 1.94 | 1.14 | 12600 | 0.01
13 | TSC010d005CR10000 | 10 | 5 | 210 | 2.44 | 1.44 | 10000 | 0.012
14 | TSC013d000CR47200 | 13 | 0 | 30 | 0.23 | 0.31 | 47200 | 0.003
15 | TSC013d000CR23500 | 13 | 0 | 60 | 0.46 | 0.61 | 23500 | 0.005
16 | TSC013d000CR14100 | 13 | 0 | 90 | 0.77 | 1.02 | 14100 | 0.009
17 | TSC013d000CR10600 | 13 | 0 | 120 | 1.02 | 1.36 | 10600 | 0.011
18 | TSC013d000CR7910 | 13 | 0 | 150 | 1.37 | 1.82 | 7910 | 0.015
19 | TSC013d000CR6290 | 13 | 0 | 180 | 1.73 | 2.29 | 6290 | 0.019
20 | TSC013d000CR5300 | 13 | 0 | 210 | 2.05 | 2.72 | 5300 | 0.023


技术规格 / 参数

• 品牌：KLC Corporation (KLC)
• 产品系列：超薄圆形柔性加热片（标准系列）
• 典型厚度：约 0.09–0.22 mm
• 最小弯曲半径：≥ 0.5 mm
• 工作能力参照：-250 ℃ 至约 250 ℃（页面引用的性能区间）
• 专利：在台湾、中国大陆及美国有发明专利标注
• 合规 / 认证：符合 REACH、RoHS；许多标准件具有 cUL / UL 与 CE 认证（cUL 文件 E315621，CE/IEC 参考已标示）
• 标准引线长度：200 mm（20 cm）（可按要求定制）
• 安装建议：当功率密度 > 0.8 W/cm2 时建议采用夹紧固定
• 表格列项：型号 ID、外径 (mm)、内径 (mm)、温升参考 (℃)、功率密度 (W/cm2)、功率 (W)、电阻 (Ω)、电流 (A)
