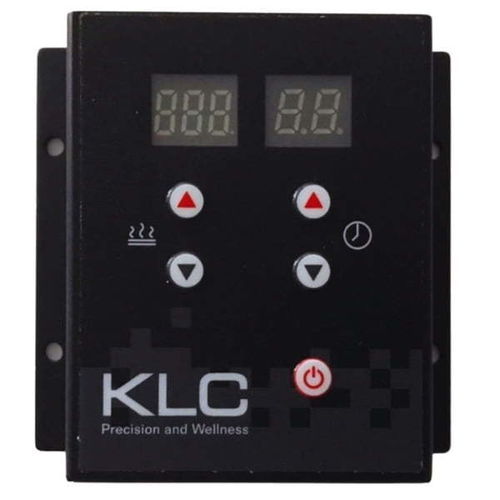

控制装置 DTC series

产品概述
KLC 的数字温度与时间控制器（DTC系列）为面板安装型紧凑控制器，适用于实验室测试、室内供暖及工艺温度管理。可与 KLC 的加热组件配合使用，包括超薄柔性加热片、远红外加热器、PTC 空气加热器及 PTC 导热件。

主要特性

• 面板数字设定，LED 显示
• 温度与定时控制，自动记忆上次设定
• 定时器可从 30 分钟间隔设置至连续运行（显示 99）
• 温度控制精度 ±1℃，分辨率 1℃
• 提供配线、带连接器（自接）与端子型多种版本
• 兼容 KLC 加热产品系列

型号与类型

• 型号：DTC-A1045A-150 | DTC-A1045B-150 | DTC-A2085A-150 | DTC-A2085B-150 | DTC-A3B285-0204B
• 类型：AC110V 配线；AC110V 连接器；AC220V 配线；AC220V 连接器；AC90–250V 端子

基本规格

• 尺寸：65 x 90 x 26 mm
• 外壳：铝制外壳
• 输入电压（系列）：DC12V–24V / AC100V–120V / AC200V–240V
• 频率：60Hz（可选 50Hz）
• 最大电流：DC <10A；AC <4A（视型号而定）
• 采样率：100 ms
• 工作环境：-20℃ 至 55℃；0–80%RH（无凝露/结冰）
• 温度控制范围（系列）：通常 1 至 150℃；部分机型可达 285℃
• 传感器：NTC（交流非绝缘）；NTC 导线典型长度 80 cm

DTC-A3B285-0204B — 机型规格

• 输入电压：AC90–250V
• 频率：50/60Hz
• 最大电流：4A
• 控制方式：ON/OFF（P=0）
• 温度控制范围：-24 至 285℃（1℃ 步进）
• 时间控制：1–5（30 分钟单位） / 5–99（1 小时单位）；99 表示连续运行
• 采样率：100 ms

用户指南 / 操作要点

• 开/关：按一下开机；按住 2 秒关机。通电但未运行时，时间显示右侧的小点会闪烁
• 温度按键：▲ 单次 +1℃；▼ 单次 -1℃；长按连续变化。设置结束 4 秒后显示为测量温度
• 时间按键：▲/▼ 按范围以 0.5 小时或 1 小时步进调整；99 表示连续运行
• 连接：NTC 引脚用于传感器；交流输入引脚接电源；交流输出引脚接负载

备注

• 品牌：KLC Corporation
• 适用场景：适用于实验室设备、HVAC 原型、工艺机械及产品温度控制
