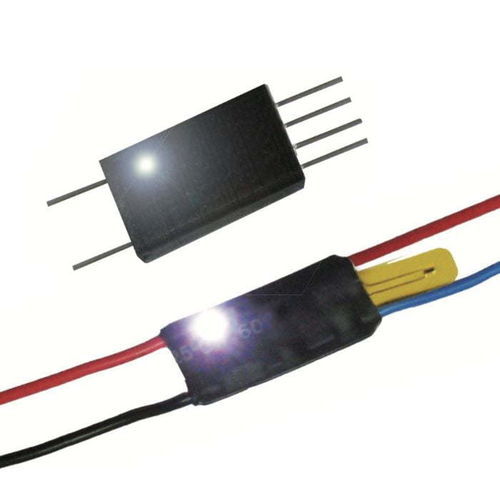

LED控温模块 MT series

可编程工业紧凑型

产品概述
MT系列微型温度与时间控制器为专利小型模块，适用于在不重设计PCB的情况下向受限空间的产品添加加热控制功能。支持可定制的ON/OFF温度限制与定时设置，提供超过10,000种标准配置。兼容超薄柔性加热膜和低突入电流PTC器件，适用于工业应用场景。

主要特性

• 紧凑尺寸：20 x 10 x 3 mm，适配狭小装配空间
• 集成简便：无需额外控制器或大幅电路更改
• 电源灵活：DC 3.7–24V（支持USB与电池供电）
• 采样与控制快速：采样时间 <100 ms；温度精度 ±2℃
• 多种控制模式：恒温、上下限（ON/OFF）、定时、循环定时
• 高可配置性：ON/OFF温度、定时1–1440分钟、循环1–99次；超过10000种标准选项
• 安全建议：外接适配器时建议使用100–220 µF电容抑制电压突变

型号与功能差异
型号 | 功能 | 温控范围 (℃) | 定时范围 (分钟) | 循环定时
MT | 恒温控制 | -30℃ ~ 120℃（可定制至180℃） | – | –
MTT | 恒温 + 定时 | -30℃ ~ 120℃（可定制至180℃） | 1 ~ 1440（24小时） | –
MTR | 温度限值控制 | -30℃ ~ 120℃（可定制至180℃） | – | –
MTTR | 温度限值 + 定时 | -30℃ ~ 120℃（可定制至180℃） | 1 ~ 1440（24小时） | –
MTC | 恒温 + 循环定时 | -30℃ ~ 120℃（可定制至180℃） | – | 1 ~ 99（连续循环可定制）
MTTC | 恒温 + 循环 + 定时 | -30℃ ~ 120℃（可定制至180℃） | 1 ~ 1440（24小时） | 1 ~ 99（连续循环可定制）

MT系列 — 标准规格

• 外形尺寸（L×W×T）：20 x 10 x 3 mm
• 输入电压：DC 3.7V–24V
• 工频：50/60 Hz
• 最大输出电流：≤4A（短时可达10A，≤30s）
• 采样时间：<100 ms
• 温度精度：±2℃
• 湿度范围：0–80% RH（无冷凝）
• 控制温度范围：-30℃ 至 120℃（可定制至180℃）
• 设备工作温度：-40℃ 至 80℃
• 显示/设置：LED
• NTC传感器选项：0 / 25 / 50 mm

MT型号 — 固定温度示例
示例摘录：
MT-30XXXX = -30℃
MT000XXXX = 0℃
MT010XXXX = 10℃
MT025XXXX = 25℃
MT050XXXX = 50℃
MT120XXXX = 120℃
MT180XXXX = 180℃（特殊型号）

型号说明

• 标准型号交期较短；特殊高温型号可达180℃。
• 最大电流随型号不同（例如：A型约2.5A；D型4A），其它规格可按需定制。
• 支持精细设置：1℃步进与1分钟增量，最大24小时或连续循环。

应用场景

• 需要在极小空间内实现温度+时间控制的工业产品
• 示例：医疗加热模块、可穿戴加热器、光学设备除霜、环境温控（配合PTC）、超薄加热膜集成等

技术摘要

• 产品系列：MT / MTT / MTR / MTTR / MTC / MTTC
• 控制模式：恒温、限值、定时、循环、组合
• 定时范围：连续或1–1440分钟；循环1–99次
• 电源：DC 3.7–24V；外接适配器建议配合100–220 µF电容
