信号放大器 9200

功率两通道电流输出

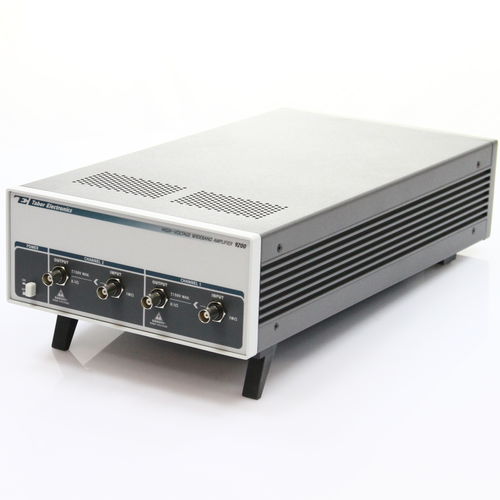

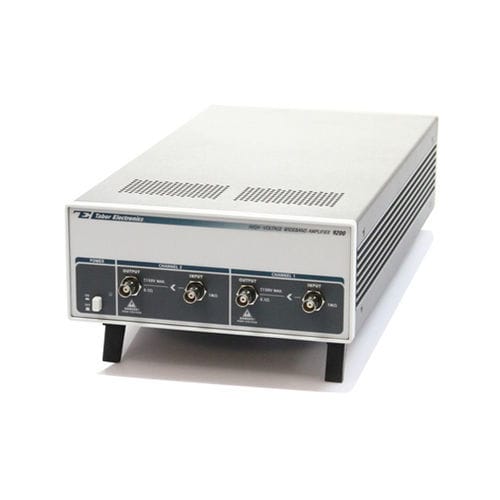

9200型是一款单/双通道、2U、半机架尺寸的台式功率放大器，专为信号放大而设计。凭借前所未有的信号纯度，9200型可放大直流至500kHz以上的信号。 该设备具有 15 倍的固定增益，但也可提供具有定制增益的同款放大器，且信号纯度和性能绝不会因此受到任何影响。 全功率带宽从直流到 >500kHz 压摆率高达 200V/µs 低失真 低成本 特点 解决常见问题 9200 型可作为波形发生器、函数发生器或脉冲发生器输出的信号的放大缓冲器使用。 这些发生器大多产生的信号在高阻抗负载下仅限于 20Vp-p。9200 型可将这些电压转换为高达 300Vp-p 的电平。该放大器每个通道从 0.1? 电源的驱动电流能力为 ±100mA。 虽然输出端可驱动小型电容性或电感性负载，但为了充分发挥其高速性能，建议负载特性以电阻性为主。9200型可承受高达100pF的负载电容和0.5mH的负载电感，且性能不会受到任何影响。 接地电平 这款先进的功率放大器配备浮地输入和输出连接器，可实现从接地电平到 250VDC 的浮地。唯一的限制是输入和输出的接地必须连接到同一电平。在放大器件必须与其信号源处于同一接地电平的应用中，这一功能至关重要。 可通过一个简单且用户可操作的跳线连接，启用或禁用该浮地功能。 目标应用 该放大器外壳的设计可与其他 Tabor 产品上下堆叠。
