信号放大器 9100A

功率单一通道电流输出

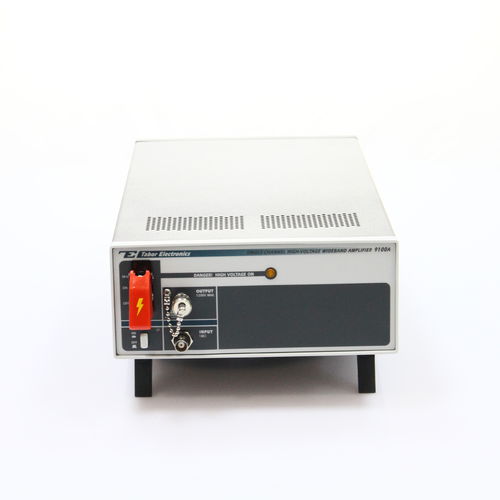

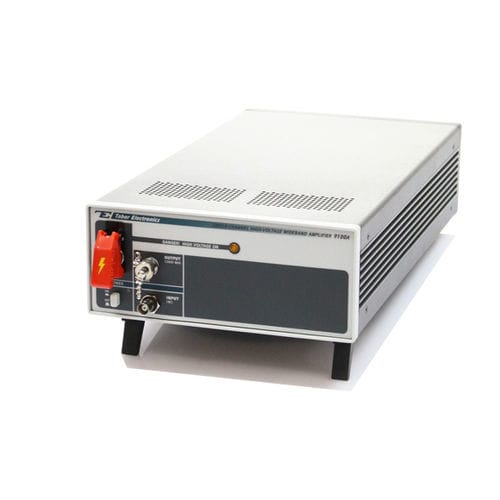

9100A型放大器设计为一款通用型、宽带、高压放大器，但同时针对特定应用进行了优化。该放大器采用小型外壳设计，旨在节省空间和成本，同时不牺牲带宽和信号完整性。 满功率带宽从直流到>500kHz 压摆率高达 400V/µs 特点 解决常见问题 9100A 型号可输出 -200V 至 +200V 的信号，连续电流最高可达 125mA。输出由 0.1? 源驱动，在带宽略有下降的情况下，可驱动高达 1nF 的容性负载，同时保持其全幅度范围。 9100A型在后面板设有监测输出端口，可将主输出信号分压100倍，适用于需要使用低电压传感器监测输出信号的应用场景。 目标应用 该放大器机箱的设计可与其他Tabor产品上下堆叠。 它还可以与 Tabor 发生器并排安装在标准 19 英寸机架中。这种波形发生器与放大器的组合，几乎是任何高压、宽带宽应用的理想解决方案。 安全 在 9100A 型号的设计过程中，安全性起到了至关重要的作用。 通往放大器电路的高压路径由前面板机械开关阻断，安全锁扣可防止意外向被测设备（UUT）施加高电压。只有在安全锁扣被抬起且高压开关拨至“ON”位置后，9100A才会输出高压信号。 在紧急情况下，用户可按下保护锁扣，立即切断输出端子的高压电源。作为一项额外的可视安全功能，每当高压开启时，前面板上的红灯就会亮起。
