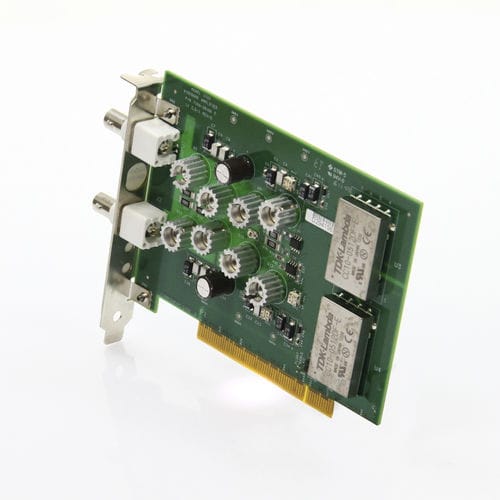

信号放大器 3322

功率PCI 板宽带式

3322型是一款基于PCI接口的3U单插槽功率放大器，专为信号放大而设计。3322型提供无与伦比的信号纯度，可放大直流至20 MHz以上的信号。 该设备具有 10 倍的固定增益，但也可提供具有定制增益的同款放大器，且不会降低信号纯度或性能。 单宽 PXI 卡 低失真 可定制配置：增益、输入阻抗、输出阻抗、输出极性、信号地 特点 解决常见问题 PXI 设备的一个常见问题是，由于电源轨电压较低，无法产生高电压。例如，波形发生器或类似的信号源设备从 12V 电源轨取电。因此，它们无法向 50Ω 负载输出超过 10Vp-p 的信号。 3222型通过采用DC/DC转换器来提高电源轨电压，从而解决了这一问题。结合定制组件和独特设计，该产品能够将输入信号放大至40Vp-p（负载为高阻抗）或20Vp-p（负载为50Ω）。 允许向其他设备提供额定满载电流 该功率放大器仅从 +5V 电源轨汲取电流，从而使其他电源轨能够自由地向其他设备提供额定满载电流。 地电平 3322型可配备与外壳地电平隔离的输入和输出连接器，使放大器能够相对于外壳地电平浮动至最高250VDC。唯一的限制是输入和输出地必须连接到同一地电平。
