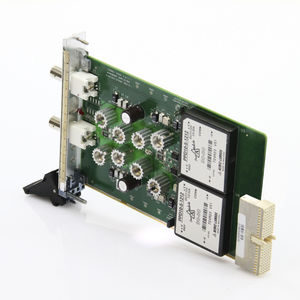

信号放大器 3180

PXI 卡电流输出宽带式

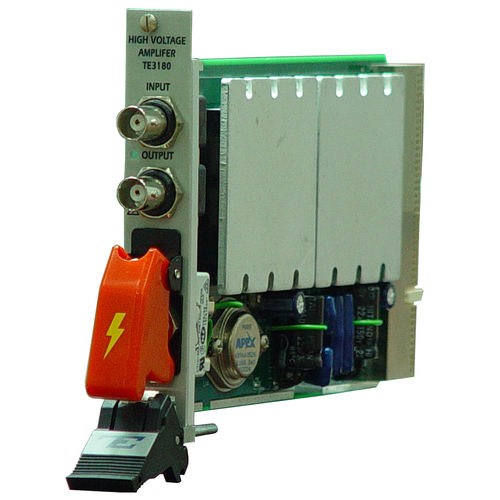

3180型放大器作为一款通用型、宽带、高压放大器而设计，但同时也针对特定应用进行了优化。它提供最高可达50倍的可选增益，输出幅度范围为-90V至+90V，输出电流为150mA。 凭借高达 300kHz 的大信号带宽和高达 1MHz 的小信号带宽，全新的 TE3180 提供了新的可能性，可在不牺牲带宽和信号完整性的前提下，满足以往 PXI 规格无法满足的要求。 单宽PXI卡 压摆率高达120V/µs 特点 解决常见问题 PXI设备的一个常见问题是，由于电源轨电压较低，无法产生高电压。例如，波形发生器或类似的信号源设备从12V电源轨取电。 因此，它们无法在50Ω负载下产生超过10Vp-p的信号。3180型通过采用DC/DC转换器来提高电源轨电压，从而解决了这一问题；结合定制组件和独特设计，可将输入信号放大至0.1Ω负载下的180Vp-p。 安全性 安全性在 3180 型产品的设计过程中起到了关键作用。通往放大器电路的高压路径由前面板机械开关阻断，安全锁扣则可防止意外向被测设备（UUT）施加高电压。 只有在安全锁被解除且高压开关被拨至“ON”位置后，3180才会输出高压信号。
