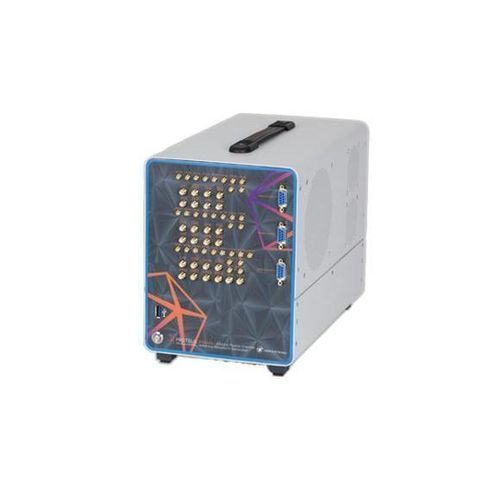

任意波形发生器 P9482D

RF 无线电频率紧凑型便携式

概述
Tabor Proteus 系列是在 SDR 架构上构建的先进射频任意波形发生器与收发器平台。其集成了高速 DAC（支持 direct-to-RF）、可选 ADC、FPGA 处理和 PCIe 数据通道，实现实时捕获、分析与条件波形生成，适用于电子战（EW）、雷达目标仿真、量子控制及新一代无线研究等应用。

重点特性

• 模块化设计，可从少数通道扩展到数百个同步通道
• 高采样率与 direct-to-RF 直出生成
• 大容量波形存储与高速 PCIe 流式传输
• 集成数字 IQ 调制/解调器
• 优异的相位噪声与杂散性能
• 用于条件波形生成的实时反馈控制系统

模块化、可扩展且紧凑
Proteus 模块基于 PXIe/PXIe 架构，在紧凑外形中实现高通道密度（多路发生器输出 + 采集输入），可构建同步、相位相干的多通道系统，适用于 EW 仿真、量子比特控制和 massive MIMO 研究。

超高速数据传输
Proteus 利用高性能 PCIe 背板实现波形存储的双向传输、对长实序列的不间断流式传输以及实时波形更新，从而消除连续、非重复威胁环境和高通量物理实验中的带宽与存储瓶颈。

实时反馈控制系统
Proteus 将 DAC 与 ADC 与 FPGA 控制架构集成，消除与主机 PC 的往返延迟。这支持条件波形生成和用于雷达目标生成、类 DRFM 行为以及实时量子控制回路的确定性闭环响应。

任务驱动的非线性波形序列
Proteus 实现 Task Table（条件状态机），而非简单线性序列器。接收端处理的输入数据可即时触发逻辑驱动的波形跳转，延迟极低，从而实现智能且低延迟的响应，例如用于运动目标仿真的相干修改回波。该平台可通过 Python、MATLAB、C 或 LabVIEW 编程。

技术规格

• 商用型号：P9482D
• 制造商 / 品牌：Tabor Electronics
• 简称 / 产品系列：Proteus Arbitrary Waveform Transceiver (AWG/AWT)
• 采样率（DAC）：高达 9 GS/s
• 数字分辨率：16 位内部采样表示
• 模块配置（如列示）：9GS/s 16Bit 8GS Mem 2CH 8 Markers
• 波形存储：按模块配置；选项包括 4GS、8GS，以及平台可达 16GS
• 可选采集器（AWT）：5.4 GS/s 单通道、2.7 GS/s 双通道，12 位 ADC 选项
• Direct Output (DO1)：9 GHz 带宽直出选项
• Streaming (STM)：最高 6 GS/s 流式能力
• Markers：基础标记 + MRK1 选项可额外 x4 标记
• 触发抖动选项 (LTJ1)：超低触发抖动（典型约 200 ps）
• 粒度选项 (G1)：低波形粒度选项
• 触发输入选项 (TRG)：更快的触发输入（50 MHz 而非 10 MHz）
• FPGA 可编程性：用户可编程 FPGA 内核与高级 FPGA 编程选项
• PCIe：高速 PCIe 背板用于快速波形传输与流式
• 通道：模块系列可在机箱内扩展到多通道配置
• 应用：EW 场景生成、雷达目标仿真（RTS/DRFM‑like）、量子/量子比特控制与读出、massive MIMO 与宽带通信测试
